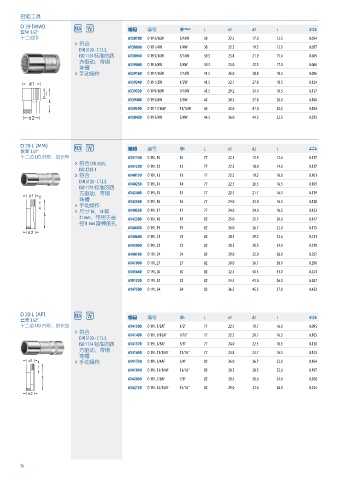

扭矩工具
D 19 (WW) 编码 编号
套筒 1/2" # L d1 d2 t 0
十二边形 6138780 D 19 3/16W 3/16W 38 22.5 17.0 12.5 0.054
› 符合
DIN 3120 - C 12.5 6138860 D 19 1/4W 1/4W 38 22.5 19.5 12.5 0.057
ISO 1174 标准的四 6138940 D 19 5/16W 5/16W 39.5 23.8 21.9 15.0 0.069
方驱动，带钢
珠槽 6139080 D 19 3/8W 3/8W 39.5 23.0 25.5 17.0 0.066
› 手动操作 6139160 D 19 7/16W 7/16W 41.5 26.0 28.8 18.5 0.096
6139240 D 19 1/2W 1/2W 41.5 32.1 27.8 18.5 0.124
6139320 D 19 9/16W 9/16W 41.5 29.2 34.9 18.5 0.137
6139400 D 19 5/8W 5/8W 43 30.5 37.8 20.0 0.166
6139590 D 19 11/16W 11/16W 43 33.0 41.0 20.5 0.184
6138430 D 19 3/4W 3/4W 44.5 36.0 44.2 22.5 0.225

D 19 L (MM) 编码 编号
套筒 1/2" 3 L d1 d2 t 0
十二边 UD 外形，加长型 6141140 D 19 L 10 10 77 22.5 15.5 12.0 0.117
› 符合 DIN 3124、 6141220 D 19 L 12 12 77 22.5 18.0 14.0 0.127
ISO 2725-1
› 符合 6140170 D 19 L 13 13 77 22.5 19.2 16.0 0.101
DIN 3120 - C 12.5 6140250 D 19 L 14 14 77 22.5 20.5 16.5 0.109
ISO 1174 标准的四
方驱动，带钢 6142460 D 19 L 15 15 77 22.5 21.7 16.5 0.119
珠槽 6142540 D 19 L 16 16 77 24.0 23.0 16.5 0.128
› 手动操作
› 尺寸 16、18 和 6140330 D 19 L 17 17 77 24.0 24.0 16.5 0.133
21 mm，带用于直 6142380 D 19 L 18 18 82 25.0 25.5 20.0 0.147
径 8 mm 旋棒的孔
6140410 D 19 L 19 19 82 26.0 26.7 22.0 0.175
6140680 D 19 L 21 21 82 28.5 29.2 24.0 0.211
6145050 D 19 L 22 22 82 28.5 30.5 24.0 0.219
6140760 D 19 L 24 24 82 29.0 33.0 26.0 0.257
6141060 D 19 L 27 27 82 30.0 36.7 30.0 0.290
6145640 D 19 L 30 30 82 32.5 40.5 33.0 0.351
6191320 D 19 L 32 32 82 34.5 43.0 36.0 0.387
6147500 D 19 L 34 34 82 36.5 45.5 37.0 0.432

D 19 L (AF) 编码 编号
套筒 1/2" 3 L d1 d2 t 0
十二边 UD 外形，加长型 6141300 D 19 L 1/2AF 1/2" 77 22.5 18.7 16.0 0.095
› 符合 6141490 D 19 L 9/16AF 9/16" 77 22.5 20.7 16.5 0.105
DIN 3120 - C 12.5
ISO 1174 标准的四 6141570 D 19 L 5/8AF 5/8" 77 24.0 22.5 16.5 0.120
方驱动，带钢 6141650 D 19 L 11/16AF 11/16" 77 24.8 24.7 16.5 0.143
珠槽
› 手动操作 6141730 D 19 L 3/4AF 3/4" 82 26.0 26.7 22.0 0.164
6141810 D 19 L 13/16AF 13/16" 82 28.5 28.5 22.0 0.197
6142030 D 19 L 7/8AF 7/8" 82 28.5 30.6 24.0 0.208
6142110 D 19 L 15/16AF 15/16" 82 29.0 32.6 26.0 0.234
