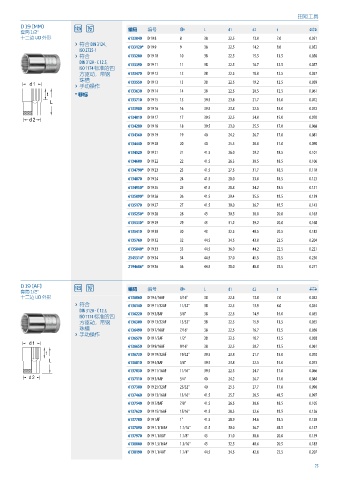

Page 75 - 吉多瑞2024版扭矩产品系列及解决方案

扭矩工具
D 19 (MM) 编码 编号
套筒 1/2" 3 L d1 d2 t 0
十二边 UD 外形 6133040 D 19 8 8 38 22.5 13.0 7.0 0.051
› 符合 DIN 3124、 6133120* D 19 9 9 38 22.5 14.2 8.0 0.052
ISO 2725-1
› 符合 6133200 D 19 10 10 38 22.5 15.5 13.5 0.056
DIN 3120 - C 12.5 6133390 D 19 11 11 38 22.5 16.7 12.5 0.057
ISO 1174 标准的四
方驱动，带钢 6133470 D 19 12 12 38 22.5 18.0 12.5 0.057
珠槽 6133550 D 19 13 13 38 22.5 19.2 12.5 0.059
› 手动操作
6133630 D 19 14 14 38 22.5 20.5 12.5 0.061
* 非标
6133710 D 19 15 15 39.5 23.8 21.7 15.0 0.072
6133980 D 19 16 16 39.5 23.8 22.5 15.0 0.072
6134010 D 19 17 17 39.5 22.5 24.0 15.0 0.070
6134280 D 19 18 18 39.5 23.0 25.5 17.0 0.068
6134360 D 19 19 19 40 24.2 26.7 17.0 0.081
6134440 D 19 20 20 40 25.5 28.0 17.0 0.090
6134520 D 19 21 21 41.5 26.0 29.2 18.5 0.101
6134600 D 19 22 22 41.5 26.3 30.5 18.5 0.106
6134790* D 19 23 23 41.5 27.5 31.7 18.5 0.118
6134870 D 19 24 24 41.5 28.0 33.0 18.5 0.123
6134950* D 19 25 25 41.5 28.8 34.2 18.5 0.131
6135090* D 19 26 26 41.5 29.4 35.5 18.5 0.139
6135170 D 19 27 27 41.5 30.0 36.7 18.5 0.143
6135250* D 19 28 28 43 30.5 38.0 20.0 0.163
6135330* D 19 29 29 43 31.2 39.2 20.0 0.168
6135410 D 19 30 30 43 32.5 40.5 20.5 0.182
6135760 D 19 32 32 44.5 34.5 43.0 22.5 0.204
6135840* D 19 33 33 44.5 36.0 44.2 22.5 0.221
2545314* D 19 34 34 44.5 37.0 45.5 22.5 0.230
2194686* D 19 36 36 44.5 38.0 48.0 22.5 0.271

D 19 (AF) 编码 编号
套筒 1/2" 3 L d1 d2 t 0
十二边 UD 外形 6136060 D 19 5/16AF 5/16" 38 22.5 13.0 7.0 0.052
› 符合 6136140 D 19 11/32AF 11/32" 38 22.5 13.9 8.0 0.054
DIN 3120 - C 12.5
ISO 1174 标准的四 6136220 D 19 3/8AF 3/8" 38 22.5 14.9 15.0 0.055
方驱动，带钢 6136300 D 19 13/32AF 13/32" 38 22.5 15.9 13.5 0.055
珠槽 6136490 D 19 7/16AF 7/16" 38 22.5 16.7 12.5 0.056
› 手动操作
6136570 D 19 1/2AF 1/2" 38 22.5 18.7 12.5 0.058
6136650 D 19 9/16AF 9/16" 38 22.5 20.7 12.5 0.061
6136730 D 19 19/32AF 19/32" 39.5 23.8 21.7 15.0 0.070
6136810 D 19 5/8AF 5/8" 39.5 23.8 22.5 15.0 0.073
6137030 D 19 11/16AF 11/16" 39.5 22.5 24.7 17.0 0.066
6137110 D 19 3/4AF 3/4" 40 24.2 26.7 17.0 0.084
6137380 D 19 25/32AF 25/32" 40 25.3 27.7 17.0 0.090
6137460 D 19 13/16AF 13/16" 41.5 25.7 28.5 41.5 0.097
6137540 D 19 7/8AF 7/8" 41.5 26.5 30.6 18.5 0.105
6137620 D 19 15/16AF 15/16" 41.5 28.3 32.6 18.5 0.126
6137700 D 19 1AF 1" 41.5 28.9 34.6 18.5 0.138
6137890 D 19 1.1/16AF 1.1/16" 41.5 30.0 36.7 41.5 0.147
6137970 D 19 1.1/8AF 1.1/8" 43 31.0 38.6 20.0 0.159
6138000 D 19 1.3/16AF 1.3/16" 43 32.5 40.6 20.5 0.183
6138190 D 19 1.1/4AF 1.1/4" 44.5 34.5 42.6 22.5 0.207

75
