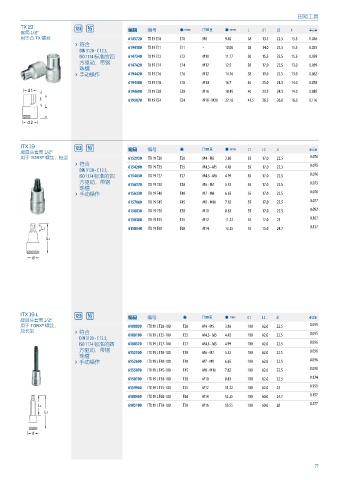

Page 77 - 吉多瑞2024版扭矩产品系列及解决方案
P. 77

扭矩工具
        TX 19                                 编码     编号
        套筒 1/2"                                                 &       +       &       L    d1   d2   t      0
        用于凸 TX 螺丝                             6145720  TX 19 E10  E10   M8      9.42    38   13.5  22.5  15.5  0.056
                              › 符合
                             DIN 3120 - C 12.5   6194180  TX 19 E11  E11  -     10.08   38   14.0  22.5  15.5  0.055
                             ISO 1174 标准的四    6147340  TX 19 E12  E12   M10     11.17   38   15.5  22.5  15.5  0.059
                             方驱动,带钢
                             珠槽               6147420  TX 19 E14  E14   M12     12.9    38   17.0  22.5  13.0  0.059
                              › 手动操作          6194420  TX 19 E16  E16   M12     14.76   38   19.0  22.5  13.0  0.062
                                              6194500  TX 19 E18  E18   M14     16.7    40   21.0  24.5  14.0  0.078
                                              6194690  TX 19 E20  E20   M16     18.45   40   23.5  24.5  14.0  0.085
                                              6195070  TX 19 E24  E24   M18 - M20  22.16  41.5  28.5  26.0  16.0  0.116









        ITX 19                                编码     编号
        旋具头套筒 1/2"                                              7       +       &       L1   L2   d           0
        用于 TORX® 螺丝,短型                        6152930  ITX 19 T20  T20  M4 - M5  3.86   55   17.0  22.5       0.076
                              › 符合            6154200  ITX 19 T25  T25  M4.5 - M5  4.43  55  17.0  22.5       0.075
                             DIN 3120 - C 12.5
                             ISO 1174 标准的四    6154630  ITX 19 T27  T27  M4.5 - M6  4.99  55  17.0  22.5       0.076
                             方驱动,带钢           6156170  ITX 19 T30  T30  M6 - M7  5.52   55   17.0  22.5       0.075
                             珠槽
                              › 手动操作          6156330  ITX 19 T40  T40  M7 - M8  6.65   55   17.0  22.5       0.076
                                              6157060  ITX 19 T45  T45  M8 - M10  7.82  55   17.0  22.5       0.077
                                              6158030  ITX 19 T50  T50  M10     8.83    55   17.0  22.5       0.092
                                              6158380  ITX 19 T55  T55  M12     11.22   55   17.0  23         0.107
                                              6158540  ITX 19 T60  T60  M14     13.25   55   15.0  24.7       0.137
















        ITX 19 L                              编码     编号
        旋具头套筒 1/2"                                               7      +       &       L1   L2   d           0
        用于 TORX® 螺丝,                          6188020  ITX 19 L T20-100  T20  M4 - M5  3.86  100  62.0  22.5  0.095
        加长型                   › 符合                                                                            0.095
                             DIN 3120 - C 12.5   6188100  ITX 19 L T25-100  T25  M4.5 - M5  4.43  100  62.0  22.5
                             ISO 1174 标准的四    6188370  ITX 19 L T27-100  T27  M4.5 - M5  4.99  100  62.0  22.5  0.096
                             方驱动,带钢           6152500  ITX 19 L T30-100  T30  M6 - M7  5.52  100  62.0  22.5  0.096
                             珠槽
                              › 手动操作          6152690  ITX 19 L T40-100  T40  M7 - M8  6.65  100  62.0  22.5  0.096
                                              6155870  ITX 19 L T45-100  T45  M8 - M10  7.82  100  62.0  22.5  0.098
                                              6158700  ITX 19 L T50-100  T50  M10  8.83  100  62.0  22.5      0.124
                                              6159940  ITX 19 L T55-100  T55  M12  11.22  100  62.0  23       0.151
                                              6188450  ITX 19 L T60-100  T60  M14  13.25  100  60.0  24.7     0.197
                                              6105180  ITX 19 L T70-100  T70  M16  15.55  100  60.0  28       0.277












                                                                                                                77
   72   73   74   75   76   77   78   79   80   81   82
