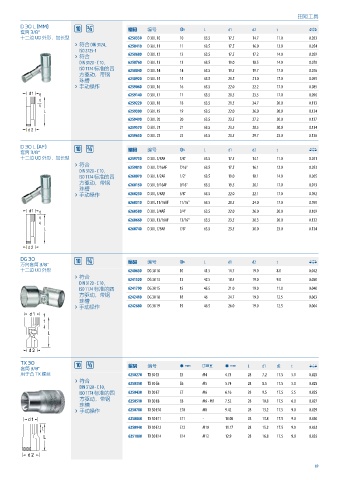

扭矩工具
D 30 L (MM) 编码 编号
套筒 3/8" 3 L d1 d2 t 0
十二边 UD 外形，加长型 6258330 D 30 L 10 10 63.5 17.5 14.7 11.0 0.053
› 符合 DIN 3124、 6258410 D 30 L 11 11 63.5 17.5 16.0 12.0 0.054
ISO 2725-1
› 符合 6258680 D 30 L 12 12 63.5 17.5 17.2 14.0 0.059
DIN 3120 - C 10， 6258760 D 30 L 13 13 63.5 19.0 18.5 14.0 0.070
ISO 1174 标准的四 6258840 D 30 L 14 14 63.5 19.5 19.7 17.0 0.076
方驱动，带钢
珠槽 6258920 D 30 L 15 15 63.5 20.5 21.0 17.0 0.095
› 手动操作 6259060 D 30 L 16 16 63.5 22.0 22.2 17.0 0.085
6259140 D 30 L 17 17 63.5 20.5 23.5 17.0 0.096
6259220 D 30 L 18 18 63.5 21.5 24.7 20.0 0.113
6259300 D 30 L 19 19 63.5 22.0 26.0 20.0 0.124
6259490 D 30 L 20 20 63.5 23.5 27.2 20.0 0.127
6259570 D 30 L 21 21 63.5 23.5 28.5 20.0 0.134
6259650 D 30 L 22 22 63.5 23.5 29.7 23.0 0.136

D 30 L (AF) 编码 编号
套筒 3/8" 3 L d1 d2 t 0
十二边 UD 外形，加长型 6259730 D 30 L 3/8AF 3/8" 63.5 17.5 14.1 11.0 0.051
› 符合 6259810 D 30 L 7/16AF 7/16" 63.5 17.5 16.1 12.0 0.053
DIN 3120 - C 10，
ISO 1174 标准的四 6260070 D 30 L 1/2AF 1/2" 63.5 19.0 18.1 14.0 0.065
方驱动，带钢 6260150 D 30 L 9/16AF 9/16" 63.5 19.5 20.1 17.0 0.073
珠槽
› 手动操作 6260230 D 30 L 5/8AF 5/8" 63.5 22.0 22.1 17.0 0.092
6260310 D 30 L 11/16AF 11/16" 63.5 20.5 24.0 17.0 0.090
6260580 D 30 L 3/4AF 3/4" 63.5 22.0 26.0 20.0 0.109
6260660 D 30 L 13/16AF 13/16" 63.5 23.5 28.3 20.0 0.132
6260740 D 30 L 7/8AF 7/8" 63.5 23.5 30.0 23.0 0.134

DG 30 编码 编号
万向套筒 3/8" 3 L d1 d2 t 0
十二边 UD 外形 6240630 DG 30 10 10 41.5 14.7 19.0 8.0 0.042
› 符合 6241520 DG 30 13 13 42.5 18.5 19.0 9.0 0.050
DIN 3120 - C 10，
ISO 1174 标准的四 6241790 DG 30 15 15 45.5 21.0 19.0 11.0 0.048
方驱动，带钢 6242410 DG 30 18 18 46 24.7 19.0 12.5 0.063
珠槽
› 手动操作 6242680 DG 30 19 19 46.5 26.0 19.0 12.5 0.064

TX 30 编码 编号
套筒 3/8" & + & L d1 d2 t 0
用于凸 TX 螺丝 6250270 TX 30 E5 E5 M4 4.73 28 7.2 17.5 5.0 0.025
› 符合 6250350 TX 30 E6 E6 M5 5.74 28 8.5 17.5 5.0 0.025
DIN 3120 - C 10，
ISO 1174 标准的四 6250430 TX 30 E7 E7 M6 6.16 28 9.5 17.5 5.5 0.025
方驱动，带钢 6250510 TX 30 E8 E8 M6 - M7 7.52 28 10.8 17.5 6.0 0.027
珠槽
› 手动操作 6250780 TX 30 E10 E10 M8 9.42 28 13.2 17.5 9.0 0.029
6250860 TX 30 E11 E11 - 10.08 28 13.8 17.5 9.0 0.030
6250940 TX 30 E12 E12 M10 11.17 28 15.2 17.5 9.0 0.032
6251080 TX 30 E14 E14 M12 12.9 28 16.8 17.5 9.0 0.035

69
