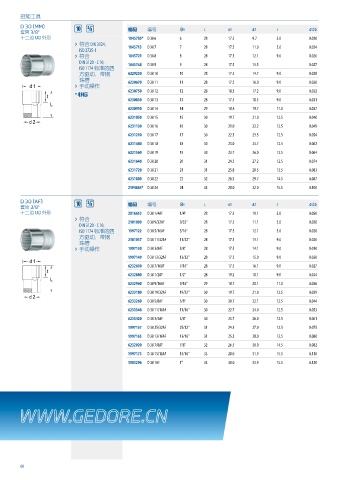

Page 68 - 吉多瑞2024版扭矩产品系列及解决方案

扭矩工具
D 30 (MM) 编码 编号
套筒 3/8" 3 L d1 d2 t 0
十二边 UD 外形 1845705* D 30 6 6 28 17.5 9.7 5.0 0.020
› 符合 DIN 3124、 1845713 D 30 7 7 28 17.5 11.0 5.0 0.024
ISO 2725-1
› 符合 1845721 D 30 8 8 28 17.5 12.1 9.0 0.026
DIN 3120 - C 10 1845748 D 30 9 9 28 17.5 13.5 0.027
ISO 1174 标准的四
方驱动，带钢 6229230 D 30 10 10 28 17.5 14.7 9.0 0.028
珠槽 6230670 D 30 11 11 28 17.5 16.0 9.0 0.030
› 手动操作
6230750 D 30 12 12 28 18.3 17.2 9.0 0.032
* 非标
6230830 D 30 13 13 28 17.5 18.5 9.0 0.031
6230910 D 30 14 14 29 18.4 19.7 11.0 0.037
6231050 D 30 15 15 30 19.7 21.0 12.5 0.040
6231130 D 30 16 16 30 21.0 22.2 12.5 0.049
6231210 D 30 17 17 30 22.3 23.5 12.5 0.054
6231480 D 30 18 18 30 23.0 24.7 12.5 0.062
6231560 D 30 19 19 30 23.7 26.0 12.5 0.064
6231640 D 30 20 20 31 24.5 27.2 12.5 0.074
6231720 D 30 21 21 31 25.8 28.5 13.5 0.083
6231800 D 30 22 22 32 26.3 29.7 14.5 0.087
2194864* D 30 24 24 33 28.0 32.0 15.5 0.100

D 30 (AF) 编码 编号
套筒 3/8" 3 L d1 d2 t 0
十二边 UD 外形 2016613 D 30 1/4AF 1/4" 28 17.5 10.1 5.0 0.050
› 符合
DIN 3120 - C 10 2101009 D 30 9/32AF 9/32" 28 17.5 11.1 5.0 0.020
ISO 1174 标准的四 1997122 D 30 5/16AF 5/16" 28 17.5 12.1 5.0 0.020
方驱动，带钢 2101017 D 30 11/32AF 11/32" 28 17.5 13.1 9.0 0.026
珠槽
› 手动操作 1997130 D 30 3/8AF 3/8" 28 17.5 14.1 9.0 0.010
1997149 D 30 13/32AF 13/32" 28 17.5 15.0 9.0 0.030
6232610 D 30 7/16AF 7/16" 28 17.5 16.1 9.0 0.027
6232880 D 30 1/2AF 1/2" 28 19.2 18.1 9.0 0.034
6232960 D 30 9/16AF 9/16" 29 18.7 20.1 11.0 0.036
6233180 D 30 19/32AF 19/32" 30 19.7 21.0 12.5 0.039
6233260 D 30 5/8AF 5/8" 30 20.7 22.1 12.5 0.044
6233340 D 30 11/16AF 11/16" 30 22.7 24.0 12.5 0.053
6233420 D 30 3/4AF 3/4" 30 23.7 26.0 12.5 0.061
1997157 D 30 25/32AF 25/32" 31 24.3 27.0 12.5 0.075
1997165 D 30 13/16AF 13/16" 31 25.3 28.0 12.5 0.080
6232020 D 30 7/8AF 7/8" 32 26.5 30.0 14.5 0.082
1997173 D 30 15/16AF 15/16" 33 28.0 31.9 15.5 0.110
1983296 D 30 1AF 1" 33 30.0 33.9 15.5 0.120

WWW.GEDORE.CN

68
