Page 52 - 吉多瑞2024版扭矩产品系列及解决方案

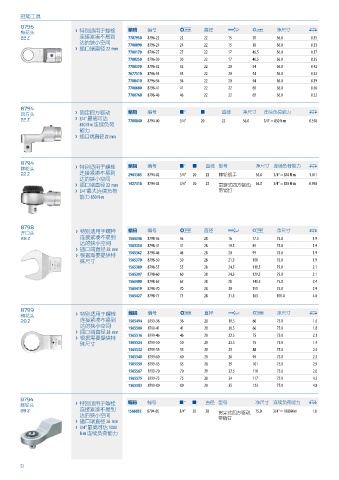

扭矩工具
8796
梅花头 › 特别适用于螺栓 编码 编号 ! 直径 4 r 净尺寸 0
22 Z 连接紧凑不易到 7707950 8796-22 22 22 15 38 56.0 0.35
达的狭小空间 7708090 8796-24 24 22 15 38 56.0 0.33
› 插口端直径 22 mm
7708170 8796-27 27 22 17 46.5 56.0 0.37
7708250 8796-30 30 22 17 46.5 56.0 0.35
7708330 8796-32 32 22 20 54 56.0 0.42
7677510 8796-34 34 22 20 54 56.0 0.42
7708410 8796-36 36 22 20 54 56.0 0.39
7708680 8796-41 41 22 22 68 56.0 0.56
7708760 8796-46 46 22 22 68 56.0 0.52

8794
四方头 › 固定四方驱动 编码 编号 a " a 直径 净尺寸 连续负荷能力 0
22 Z › 3/4" 最高可达 7708840 8794-00 3/4" 20 22 56.0 3/4" = 850 N·m 0.558
850 N·m 连续负荷
能力
› 插口端直径 22 mm

8794 编码
棘轮头 › 特别适用于螺栓 编号 a " a 直径 型号 净尺寸 连续负荷能力 0
22 Z 连接紧凑不易到 2961385 8794-02 3/4" 20 22 棘轮扳手 56.0 3/4" = 850 N·m 1.011
达的狭小空间
› 插口端直径 22 mm 1427318 8794-03 3/4" 20 22 贯穿式四方驱动 56.0 3/4" = 850 N·m 0.950
› 3/4"最大连续负荷 带销钉
能力 850 N·m

8798 编码
开口头 › 特别适用于螺栓 编号 ! 直径 4 r 净尺寸 0
28 Z 连接紧凑不易到 1565346 8798-36 36 28 16 77.5 75.0 1.9
达的狭小空间 1565354 8798-41 41 28 19.5 89 75.0 1.9
› 插口端直径 28 mm
› 根据需要提供特 1565362 8798-46 46 28 20 99 75.0 1.9
殊尺寸 1565370 8798-50 50 28 21.5 108 75.0 1.9
1565389 8798-55 55 28 24.5 118.5 75.0 2.1
1565397 8798-60 60 28 24.5 129.5 75.0 2.1
1565400 8798-65 65 28 28 140.5 75.0 2.4
1565419 8798-70 70 28 30 151 75.0 2.9
1565427 8798-75 75 28 31.5 163 100.0 4.0

8799 编码 编号 直径 净尺寸
梅花头 › 特别适用于螺栓 ! 4 r 0
28 Z 连接紧凑不易到 1565494 8799-36 36 28 19.5 60 75.0 1.6
达的狭小空间 1565508 8799-41 41 28 20.5 66 75.0 1.8
› 插口端直径 28 mm
› 根据需要提供特 1565516 8799-46 46 28 22.5 75 75.0 2.1
殊尺寸 1565524 8799-50 50 28 23.5 75 75.0 1.4
1565532 8799-55 55 28 25 88 75.0 2.4
1565540 8799-60 60 28 26 94 75.0 2.5
1565559 8799-65 65 28 29 101 75.0 2.9
1565567 8799-70 70 28 32.5 110 75.0 2.0
1565575 8799-75 75 28 34 117 75.0 4.5
1565583 8799-80 80 28 35 123 75.0 4.8

8794 编码 编号 直径 型号 净尺寸 连续负荷能力
棘轮头 › 特别适用于螺栓 a " a 0
28 Z 连接紧凑不易到 1566032 8794-05 3/4" 20 28 75.0 3/4" = 1000 N·m 1.8
达的狭小空间 贯穿式四方驱动
› 插口端直径 28 mm 带销钉
› 3/4" 最高可达 1000
N·m 连续负荷能力

52
