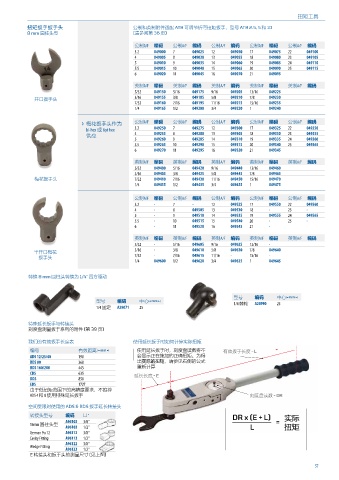

扭矩工具

扭矩扳手扳手头 公制和英制附件适配 ATB 可调节折弯扭矩扳手，型号 ATB 2.5, 5 和 10
8 mm 圆柱头型 (请参阅第 36 页)

公制A/F 编码 公制A/F 编码 公制A/F 编码 公制A/F 编码 公制A/F 编码
3.2 049000 7 049025 12 049050 17 049075 22 049100
4 049005 8 049030 13 049055 18 049080 23 049105
5 049010 9 049035 14 049060 19 049085 24 049110
5.5 049015 10 049040 15 049065 20 049090 25 049115
6 049020 11 049045 16 049070 21 049095
英制A/F 编码 英制A/F 编码 英制A/F 编码 英制A/F 编码 英制A/F 编码
5/32 049150 5/16 049175 9/16 049205 13/16 049225
开口扳手头 3/16 049155 3/8 049185 5/8 049210 7/8 049230
7/32 049160 7/16 049195 11/16 049215 15/16 049235
1/4 049165 1/2 049200 3/4 049220 1 049240

› 梅花扳手头作为 公制A/F 编码 公制A/F 编码 公制A/F 编码 公制A/F 编码 公制A/F 编码
bi-hex 或 6pt hex 3.2 049250 7 049275 12 049300 17 049325 22 049350
供应 4 049255 8 049280 13 049305 18 049330 23 049355
5 049260 9 049285 14 049310 19 049335 24 049360
5.5 049265 10 049290 15 049315 20 049340 25 049365
6 049270 11 049295 16 049320 21 049345

英制A/F 编码 英制A/F 编码 英制A/F 编码 英制A/F 编码 英制A/F 编码
5/32 049400 5/16 049420 9/16 049440 13/16 049460
3/16 049405 3/8 049425 5/8 049445 7/8 049465
梅花扳手头 7/32 049410 7/16 049430 11/16 049450 15/16 049470
1/4 049415 1/2 049435 3/4 049455 1 049475

公制A/F 编码 公制A/F 编码 公制A/F 编码 公制A/F 编码 公制A/F 编码
3.2 - 7 - 12 049525 17 049550 22 049560
4 - 8 049505 13 049530 18 - 23 -
5 - 9 049510 14 049535 19 049555 24 049565
5.5 - 10 049515 15 049540 20 - 25 -
6 - 11 049520 16 049545 21 -

英制A/F 编码 英制A/F 编码 英制A/F 编码 英制A/F 编码 英制A/F 编码
5/32 - 5/16 049605 9/16 049625 13/16 -
半开口梅花 3/16 - 3/8 049610 5/8 049630 7/8 049640
扳手头 7/32 - 7/16 049615 11/16 - 15/16 -
1/4 049600 1/2 049620 3/4 049635 1 049645

转换 8 mm 圆柱头转换为 1/4" 四方驱动

型号 编码 中心y
型号 编码 中心y 1/4 棘轮 A28990 25
1/4 固定 A29071 25

特殊延长扳手与转接头
刻度盘测量扳手系列的附件 (第 39 页)
我们的有效扳手长度表 使用延长扳手时如何计算实际扭矩
编号 有效距离 y 使用延长扳手时，刻度盘读数将不 有效扳手长度 – L
ADS 12/25/40 190 会显示正在施加的正确扭矩。为得
BDS 80 368 出实际的扭矩，请参见右侧的公式
BDS 160/200 445 重新计算
CDS 635 延长长度 – E
DDS 850
EDS 1727
由于低扭矩范围下的高精度要求，不推荐
ADS 4 和 8 使用特殊延长扳手 刻度盘读数 – DR
空间受限时使用的 ADS & BDS 扳手延长转接头
转接头型号 编码 Q " DR x (E + L) 实际
A96102 3/8" =
16mm 圆柱头型
A96103 1/2" L 扭矩
German 9 x 12 A96112 3/8"
Cavity Fitting A96113 1/2"
A96122 3/8"
Wedge Fitting
A96123 1/2"
E 转接头和扳手头的测量尺寸 (见上图)
