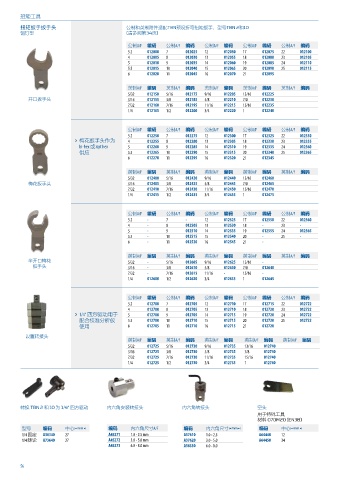

Page 56 - 吉多瑞2024版扭矩产品系列及解决方案

扭矩工具

扭矩扳手扳手头 公制和英制附件适配TBN预设折弯扭矩扳手，型号TBN 2和10
销钉型 (请参阅第34页)

公制A/F 编码 公制A/F 编码 公制A/F 编码 公制A/F 编码 公制A/F 编码
3.2 012000 7 012025 12 012050 17 012075 22 012100
4 012005 8 012030 13 012055 18 012080 23 012105
5 012010 9 012035 14 012060 19 012085 24 012110
5.5 012015 10 012040 15 012065 20 012090 25 012115
6 012020 11 012045 16 012070 21 012095

英制A/F 编码 英制A/F 编码 英制A/F 编码 英制A/F 编码 英制A/F 编码
5/32 012150 5/16 012175 9/16 012205 13/16 012225
开口扳手头 3/16 012155 3/8 012185 5/8 012210 7/8 012230
7/32 012160 7/16 012195 11/16 012215 15/16 012235
1/4 012165 1/2 012200 3/4 012220 1 012240

公制A/F 编码 公制A/F 编码 公制A/F 编码 公制A/F 编码 公制A/F 编码
3.2 012250 7 012275 12 012300 17 012325 22 012350
› 梅花扳手头作为 4 012255 8 012280 13 012305 18 012330 23 012355
bi-hex 或 6pt hex 5 012260 9 012285 14 012310 19 012335 24 012360
供应 5.5 012265 10 012290 15 012315 20 012340 25 012365
6 012270 11 012295 16 012320 21 012345

英制A/F 编码 英制A/F 编码 英制A/F 编码 英制A/F 编码 英制A/F 编码
5/32 012400 5/16 012420 9/16 012440 13/16 012460
梅花扳手头 3/16 012405 3/8 012425 5/8 012445 7/8 012465
7/32 012410 7/16 012430 11/16 012450 15/16 012470
1/4 012415 1/2 012435 3/4 012455 1 012475

公制A/F 编码 公制A/F 编码 公制A/F 编码 公制A/F 编码 公制A/F 编码
3.2 - 7 - 12 012525 17 012550 22 012560
4 - 8 012505 13 012530 18 - 23 -
5 - 9 012510 14 012535 19 012555 24 012565
5.5 - 10 012515 15 012540 20 - 25 -
6 - 11 012520 16 012545 21 -

英制A/F 编码 英制A/F 编码 英制A/F 编码 英制A/F 编码 英制A/F 编码
半开口梅花 5/32 - 5/16 012605 9/16 012625 13/16 -
扳手头 3/16 - 3/8 012610 5/8 012630 7/8 012640
7/32 - 7/16 012615 11/16 - 15/16 -
1/4 012600 1/2 012620 3/4 012635 1 012645

公制A/F 编码 公制A/F 编码 公制A/F 编码 公制A/F 编码 公制A/F 编码
3.2 012700 7 012705 12 012710 17 012715 22 012722
4 012700 8 012705 13 012710 18 012720 23 012722
› 1/4" 四方驱动用于 5 012700 9 012705 14 012715 19 012720 24 012722
配合校准分析仪 5.5 012700 10 012710 15 012715 20 012720 25 012722
使用 6 012705 11 012710 16 012715 21 012720
设置转接头
英制A/F 编码 英制A/F 编码 英制A/F 编码 英制A/F 编码 英制A/F 编码
5/32 012725 5/16 012730 9/16 012735 13/16 012740
3/16 012725 3/8 012730 5/8 012735 7/8 012740
7/32 012725 7/16 012730 11/16 012735 15/16 012740
1/4 012725 1/2 012730 3/4 012735 1 012740

转换 TBN 2 和 10 为 1/4" 四方驱动 内六角安装转接头 内六角转接头 空头
用于特殊工具
材料 070M20 (EN3B)
型号 编码 中心y 编码 内六角尺寸A/F 编码 内六角尺寸y 编码 中心y
1/4 固定 A36340 27 A45271 1.0 - 2.5 mm A37610 1.0 - 2.5 A64440 12
1/4 棘轮 A73640 27 A45272 3.0 - 5.0 mm A37620 3.0 - 5.0 A64450 34
A45273 6.0 - 8.0 mm A38350 6.0 - 8.0

56
