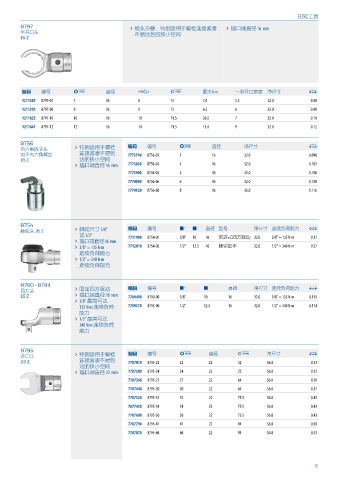

扭矩工具
8797 › 换头方便，特别适用于螺栓连接紧凑 › 插口端直径 16 mm
半开口头 不易达到的狭小空间
16 Z

编码 编号 ! 直径 4 r 最大N·m 一字开口宽度 净尺寸 0

1211587 8797-07 7 16 8 15 7.0 5.5 32.0 0.08
1211595 8797-08 8 16 8 15 6.5 6 32.0 0.08
1211625 8797-10 10 16 10 19.5 26.0 7 32.0 0.10
1211641 8797-12 12 16 10 19.5 13.0 9 32.0 0.12

8756 编码 编号 直径 净尺寸
内六角扳子头 › 特别适用于螺栓 ! 0
用于内六角螺丝 连接紧凑不易到 7773740 8756-03 3 16 32.0 0.098
16 Z 达的狭小空间
› 插口端直径 16 mm 7773820 8756-04 4 16 32.0 0.103
7773900 8756-05 5 16 32.0 0.106
7774040 8756-06 6 16 32.0 0.108
7774120 8756-08 8 16 36.0 0.116

8754 编码 编号 直径 型号 净尺寸 连续负荷能力
棘轮头 16 Z › 棘轮尺寸 3/8" a " a 0
或 1/2" 7711980 8754-01 3/8" 10 16 贯穿式四方驱动 32.0 3/8" = 135 N·m 0.17
› 插口端直径 16 mm
› 3/8" = 135 N·m 7712010 8754-02 1/2" 12.5 16 棘轮扳手 32.0 1/2" = 340 N·m 0.27
连续负荷能力
› 1/2" = 340 N·m
连续负荷能力

8790 - 8793
四方头 › 固定四方驱动 编码 编号 a " a 直径 净尺寸 连续负荷能力 0
16 Z › 插口端直径 16 mm 7709490 8790-00 3/8" 10 16 32.0 3/8" = 135 N·m 0.159
› 3/8" 最高可达
135 N·m 连续负荷 7709570 8793-00 1/2" 12.5 16 32.0 1/2" = 340 N·m 0.174
能力
› 1/2" 最高可达
340 N·m 连续负荷
能力

8795
开口头 › 特别适用于螺栓 编码 编号 ! 直径 r 净尺寸 0
22 Z 连接紧凑不易到 7707010 8795-22 22 22 52 56.0 0.33
达的狭小空间
› 插口端直径 22 mm 7707280 8795-24 24 22 22 56.0 0.32
7707360 8795-27 27 22 64 56.0 0.38
7707440 8795-30 30 22 64 56.0 0.37
7707520 8795-32 32 22 75.5 56.0 0.45
7677430 8795-34 34 22 75.5 56.0 0.43
7707600 8795-36 36 22 75.5 56.0 0.43
7707790 8795-41 41 22 94 56.0 0.58
7707870 8795-46 46 22 94 56.0 0.53
