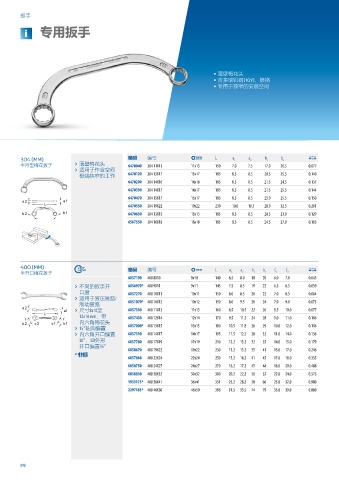

Page 98 - 吉多瑞2023版通用工具

扳手

i 专用扳手

• 薄壁梅花头

• 吉多瑞钒钢31CrV3，镀铬

• 专用于狭窄的安装空间

扳手 编码 编号 ! L a 1 a 2 b 1 b 2 0
304 (MM)
半月型梅花扳手 › 薄壁梅花头 6470040 304 11X13 11x13 150 7.0 7.5 17.0 20.5 0.077
› 适用于作业空间
极端狭窄的工作 6470120 304 13X17 13x17 185 8.5 8.5 20.5 25.5 0.140
6470200 304 14X16 14x16 185 8.5 8.5 21.5 24.5 0.137
6470390 304 14X17 14x17 185 8.5 8.5 21.5 25.5 0.144
6470470 304 15X17 15x17 185 8.5 8.5 23.0 25.5 0.150
6470550 304 19X22 19x22 230 10.0 10.5 28.0 32.5 0.261
6470630 304 13X15 13x15 185 8.5 8.5 20.5 23.0 0.129
6567550 304 16X18 16x18 185 8.5 8.5 24.5 27.0 0.163

扳手 编码 编号
400 (MM)
半开口梅花扳手 ! L a 1 a 2 b 1 b 2 C 1 C 2 0
6057190 400 8X10 8x10 140 6.5 8.0 18 20 6.0 7.0 0.045
› 不同的扳手开 6056970* 400 9X11 9x11 145 7.5 8.5 19 22 6.5 8.5 0.059
口度 6057270 400 10X11 10x11 150 8.0 8.5 20 22 7.0 8.5 0.064
› 适用于液压管路/
制动管路 6051070* 400 10X12 10x12 150 8.0 9.5 20 24 7.0 9.0 0.073
› 尺寸8x10至 6057350 400 11X13 11x13 160 8.5 10.5 22 26 8.5 10.0 0.077
12x14 mm，带 6057430 400 12X14 12x14 170 9.5 11.2 24 28 9.0 11.0 0.106
内六角梅花头
› 15°轴向偏置 6057000* 400 13X15 13x15 180 10.5 11.8 26 29 10.0 12.0 0.116
› 内六角开口偏置 6057510 400 14X17 14x17 195 11.5 12.2 28 32 11.0 14.0 0.136
30°，UD外形 6057780 400 17X19 17x19 210 12.2 13.2 32 35 14.0 15.0 0.179
开口偏置15°
6058670 400 19X22 19x22 230 13.2 15.2 35 41 15.0 17.0 0.246
* 非标
6057860 400 22X24 22x24 250 15.2 16.2 41 45 17.0 18.0 0.335
6058750 400 24X27 24x27 270 16.2 17.2 45 48 18.0 20.0 0.408
6058830 400 30X32 30x32 300 20.2 22.2 50 52 22.0 24.0 0.575
1933175* 400 36X41 36x41 351 25.2 28.2 58 66 25.0 32.0 0.980
2297183* 400 46X50 46x50 396 31.5 33.5 74 79 35.0 39.0 0.800

098
