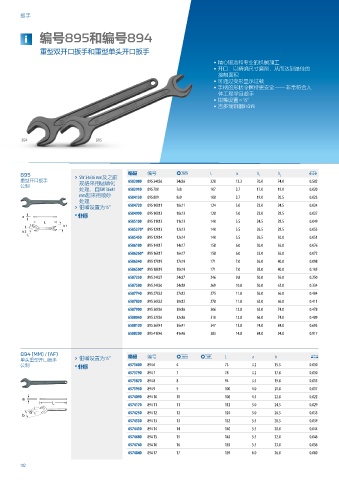

Page 102 - 吉多瑞2023版通用工具

扳手

i 编号895和编号894

重型双开口扳手和重型单头开口扳手

• 精心锻造和专业的机械加工

• 开口：以精确尺寸磨削，从而达到最佳的

接触面积
• 可通过变形显示过载

• 手柄的形状令握持更安全 — 非常符合人

体工程学且趁手
• 钳嘴设置 = 15°

• 吉多瑞钒钢31CrV3
894 895

扳手 › SW 34x36 mm及之前 编码 编号 ! L a b 1 b 2 0
895
重型开口扳手 规格采用锰磷化 6583080 895 34X36 34x36 320 13.3 70.0 74.0 0.582
公制
处理，自SW 36x41 6583910 895 7X8 7x8 107 3.7 17.0 19.0 0.020
mm起采用喷砂 6584130 895 8X9 8x9 108 3.7 19.0 20.5 0.023
处理
› 钳嘴设置为15° 6584720 895 10X11 10x11 124 5.0 22.0 24.5 0.034
* 非标 6584990 895 10X13 10x13 128 5.0 22.0 28.5 0.037
6585100 895 11X13 11x13 140 5.5 24.5 28.5 0.049
6585370* 895 12X13 12x13 140 5.5 26.5 28.5 0.053
6585450 895 12X14 12x14 140 5.5 26.5 30.0 0.051
6586180 895 14X17 14x17 158 6.0 30.0 36.0 0.076
6586260* 895 16X17 16x17 158 6.0 33.0 36.0 0.072
6586340 895 17X19 17x19 171 7.0 36.0 40.0 0.098
6586500* 895 18X19 18x19 171 7.0 38.0 40.0 0.105
6587230 895 24X27 24x27 246 9.8 50.0 56.0 0.250
6587580 895 24X30 24x30 269 10.8 50.0 62.0 0.334
6587740 895 27X32 27x32 275 11.8 56.0 66.0 0.404
6587820 895 30X32 30x32 278 11.8 62.0 66.0 0.411
6587900 895 30X36 30x36 306 12.8 62.0 74.0 0.478
6588040 895 32X36 32x36 310 12.8 66.0 74.0 0.489
6588120 895 36X41 36x41 347 13.8 74.0 84.0 0.693
6588200 895 41X46 41x46 383 14.8 84.0 94.0 0.917

扳手 编码 编号
894 (MM) / (AF)
单头重型开口扳手 › 钳嘴设置为15° ! " L a b 0
公制 * 非标 6573600 894 6 6 73 3.2 15.5 0.010
6573790 894 7 7 78 3.2 17.0 0.010
6573870 894 8 8 94 3.5 19.0 0.015
6573950 894 9 9 100 4.0 20.0 0.017
6574090 894 10 10 106 4.5 22.0 0.022
6574170 894 11 11 112 5.0 24.5 0.029
6574250 894 12 12 124 5.0 26.5 0.035
6574330 894 13 13 132 5.5 28.5 0.039
6574410 894 14 14 140 5.5 30.0 0.044
6574680 894 15 15 145 5.5 32.0 0.046
6574760 894 16 16 155 5.5 33.0 0.056
6574840 894 17 17 159 6.0 36.0 0.060

102
