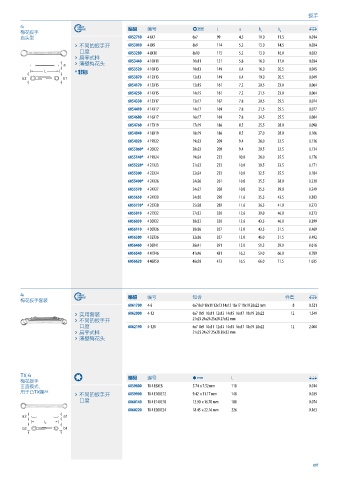

Page 97 - 吉多瑞2023版通用工具

扳手
扳手
扳手 编码 编号 L a b b
4
梅花扳手 ! 1 2 0
直头型 6052710 4 6X7 6x7 99 4.5 10.0 11.5 0.014
› 不同的扳手开 6053010 4 8X9 8x9 114 5.2 13.0 14.5 0.024
口度 6053280 4 8X10 8x10 115 5.2 13.0 16.0 0.022
› 扁平式样
› 薄壁梅花头 6053440 4 10X11 10x11 131 5.8 16.0 17.0 0.034
* 非标 6053520 4 10X13 10x13 149 6.4 16.0 20.5 0.045
6053870 4 12X13 12x13 149 6.4 19.0 20.5 0.049
6054170 4 13X15 13x15 161 7.2 20.5 23.0 0.064
6054250 4 14X15 14x15 161 7.2 21.5 23.0 0.064
6054330 4 13X17 13x17 167 7.8 20.5 25.5 0.074
6054410 4 14X17 14x17 169 7.8 21.5 25.5 0.077
6054680 4 16X17 16x17 169 7.8 24.5 25.5 0.084
6054760 4 17X19 17x19 186 8.5 25.5 28.0 0.098
6054840 4 18X19 18x19 186 8.5 27.0 28.0 0.106
6054920 4 19X22 19x22 209 9.4 28.0 32.5 0.136
6055060* 4 20X22 20x22 209 9.4 29.5 32.5 0.134
6055140* 4 19X24 19x24 233 10.0 28.0 35.5 0.176
6055220* 4 21X23 21x23 233 10.0 30.5 33.5 0.171
6055300 4 22X24 22x24 233 10.0 32.5 35.5 0.184
6055490* 4 24X26 24x26 261 10.8 35.5 38.0 0.230
6055570 4 24X27 24x27 260 10.8 35.5 39.0 0.249
6055650 4 24X30 24x30 290 11.6 35.5 43.5 0.303
6055730* 4 25X28 25x28 289 11.6 36.5 41.0 0.273
6055810 4 27X32 27x32 320 12.6 39.0 46.0 0.373
6056030 4 30X32 30x32 320 12.6 43.5 46.0 0.399
6056110 4 30X36 30x36 357 13.8 43.5 51.5 0.469
6056380 4 32X36 32x36 357 13.8 46.0 51.5 0.492
6056460 4 36X41 36x41 391 15.0 51.5 59.0 0.616

6056540 4 41X46 41x46 431 16.2 59.0 66.0 0.789
6056620 4 46X50 46x50 473 16.5 66.0 71.5 1.035

扳手 编码 编号 包含 件套
4
梅花扳手套装 0
6061700 4-8 6x7 8x9 10x11 12x13 14x15 16x17 18x19 20x22 mm 8 0.521
› 实用套装 6062000 4-12 6x7 8x9 10x11 12x13 14x15 16x17 18x19 20x22 12 1.549
› 不同的扳手开 21x23 24x26 25x28 27x32 mm
口度 6062190 4-120 6x7 8x9 10x11 12x13 14x15 16x17 18x19 20x22 12 2.000
› 扁平式样 21x23 24x27 25x28 30x32 mm
› 薄壁梅花头

扳手 编码 编号
TX 4
梅花扳手 & L 0
垂直模式， 6059800 TX 4 E6XE8 5.74 x 7.52 mm 110 0.014
用于凸TX螺丝
› 不同的扳手开 6059990 TX 4 E10XE12 9.42 x 11.17 mm 140 0.039
口度 6060140 TX 4 E14XE18 12.90 x 16.70 mm 180 0.074
6060220 TX 4 E20XE24 18.45 x 22.16 mm 226 0.163

097
