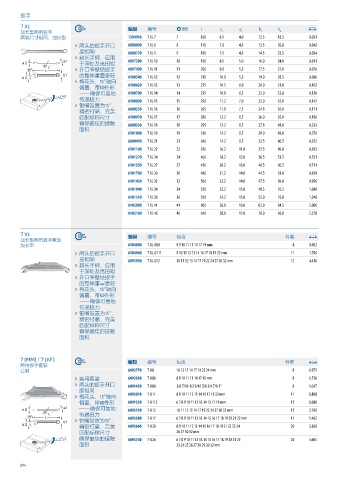

扳手
扳手 编码 编号 L a a b b
7 XL
加长型两用扳手 ! 1 2 1 2 0
两端尺寸相同，加长型 1394916 7 XL 7 7 160 6.5 4.0 12.5 18.5 0.031
› 两头的扳手开口 6080090 7 XL 8 8 170 7.0 4.5 13.5 20.8 0.042
度相同 6080170 7 XL 9 9 180 7.5 4.5 14.5 22.5 0.054
› 超长手柄，应用
于深处及高扭矩 6097300 7 XL 10 10 190 8.5 5.0 16.0 24.0 0.011
› 开口窄壁使扳手 6097490 7 XL 11 11 200 9.0 5.5 17.5 27.0 0.076
的整体重量更轻 6100540 7 XL 12 12 210 10.0 5.5 19.0 28.5 0.086
› 梅花头，15°轴向
偏置，带UD外形 6100620 7 XL 13 13 225 10.5 6.0 20.0 31.0 0.102
— 确保可靠地 6100700 7 XL 14 14 235 10.8 6.5 22.0 32.8 0.120
传递扭力 6100890 7 XL 15 15 250 11.2 7.0 23.0 35.0 0.147
› 钳嘴设置为15°，
精密打磨，完美 6080250 7 XL 16 16 265 11.8 7.5 24.8 36.0 0.171
匹配标称尺寸 6100970 7 XL 17 17 280 12.2 8.5 26.0 39.0 0.196
确保最佳的接触 6080330 7 XL 18 18 295 13.2 8.5 27.8 41.0 0.233
面积
6101000 7 XL 19 19 310 14.2 9.5 29.0 43.0 0.276
6080410 7 XL 21 21 340 14.2 9.5 32.5 46.5 0.352
6101190 7 XL 22 22 350 16.2 11.0 33.5 49.0 0.392
6101270 7 XL 24 24 400 18.2 12.0 36.5 53.5 0.521
6101350 7 XL 27 27 450 20.2 13.0 40.5 60.5 0.711
6101780 7 XL 30 30 480 21.2 14.0 44.5 63.0 0.839
6101430 7 XL 32 32 500 22.2 14.0 47.5 69.0 0.956
6101940 7 XL 34 34 520 23.2 15.0 49.5 70.5 1.088
6101510 7 XL 36 36 550 24.2 15.0 53.0 76.0 1.248
6102080 7 XL 41 41 600 26.0 16.0 62.0 84.5 2.000
6102160 7 XL 46 46 640 28.0 17.0 70.0 96.0 2.278

扳手 编码 编号 包含 件套
7 XL
加长型两用扳手套装 0
加长型 6104880 7 XL-080 8 9 10 11 13 14 17 19 mm 8 0.962
› 两头的扳手开口 6104960 7 XL-0111 8 10 11 12 13 14 16 17 18 19 22 mm 11 1.794
度相同 6095950 7 XL-012 10 11 12 13 14 17 19 22 24 27 30 32 mm 12 4.410
› 超长手柄，应用
于深处及高扭矩
› 开口窄壁使扳手
的整体重量更轻
› 梅花头，15°轴向
偏置，带UD外形
— 确保可靠地
传递扭力
› 钳嘴设置为15°，
精密打磨，完美
匹配标称尺寸
确保最佳的接触
面积

扳手 编码 编号 包含 件套
7 (MM) / 7 (AF)
两用扳手套装 0
公制 6092770 7-08 10 12 13 14 17 19 22 24 mm 8 0.973
› 实用套装 6092850 7-080 8 9 10 11 13 14 17 19 mm 8 0.536
› 两头的扳手开口 6091450 7-08A 3/8 7/16 1/2 9/16 5/8 3/4 7/8 1" 8 1.047
度相同
› 梅花头，15°轴向 6093070 7-011 8 9 10 11 12 13 14 15 17 19 22 mm 11 0.868
偏置，带UD外形 6091530 7-0112 6 7 8 9 10 11 12 13 14 15 17 19 mm 12 0.686
— 确保可靠地 6093150 7-012 10 11 12 13 14 17 19 22 24 27 30 32 mm 12 2.700
传递扭力
› 钳嘴设置为15°， 6093580 7-017 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 mm 17 1.465
精密打磨，完美 6093660 7-020 8 9 10 11 12 13 14 15 16 17 18 19 21 22 23 24 20 3.360
匹配标称尺寸 26 27 30 32 mm
确保最佳的接触 6093740 7-026 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 26 4.665
面积 23 24 25 26 27 28 29 30 32 mm

094
