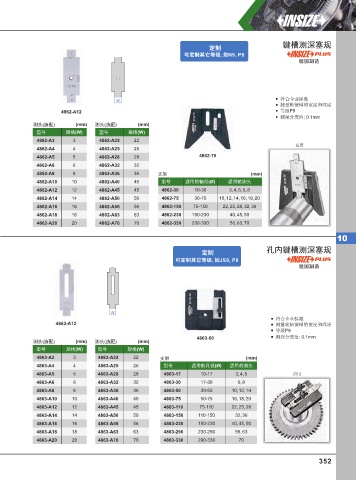

键槽测深塞规
定制
可定制其它等级, 如N9, P8
德国制造

符合企业标准
W
测量轴键槽的宽度和深度
4862-A12 等级P9
测深分度值: 0.1mm
测头(选配) (mm) 测头(选配) (mm)
型号 规格(W) 型号 规格(W)
4862-A3 3 4862-A22 22
应用
4862-A4 4 4862-A25 25
4862-A5 5 4862-A28 28 4862-75
4862-A6 6 4862-A32 32
4862-A8 8 4862-A36 36 支架 (mm)
4862-A10 10 4862-A40 40 型号 适用的轴径(Ø) 适用的测头
4862-A12 12 4862-A45 45 4862-30 10-30 3, 4, 5, 6, 8
4862-A14 14 4862-A50 50 4862-75 30-75 10, 12, 14, 16, 18, 20
4862-A16 16 4862-A56 56 4862-150 75-150 22, 25, 28, 32, 36
4862-A18 18 4862-A63 63 4862-230 150-230 40, 45, 50
4862-A20 20 4862-A70 70 4862-330 230-330 56, 63, 70
10

孔内键槽测深塞规
定制
可定制其它等级, 如JS9, P8
德国制造

ØD
W
符合企业标准
4863-A12 测量轮轴键槽的宽度和深度
等级P9
4863-50 测深分度值: 0.1mm
测头(选配) (mm) 测头(选配) (mm)
型号 规格(W) 型号 规格(W)
4863-A3 3 4863-A22 22 支架 (mm)
4863-A4 4 4863-A25 25 型号 适用的孔径(Ø) 适用的测头
4863-A5 5 4863-A28 28 4863-17 10-17 3, 4, 5 应用
4863-A6 6 4863-A32 32 4863-30 17-30 6, 8
4863-A8 8 4863-A36 36 4863-50 30-50 10, 12, 14
4863-A10 10 4863-A40 40 4863-75 50-75 16, 18, 20
4863-A12 12 4863-A45 45 4863-110 75-110 22, 25, 28
4863-A14 14 4863-A50 50 4863-150 110-150 32, 36
4863-A16 16 4863-A56 56 4863-230 150-230 40, 45, 50
4863-A18 18 4863-A63 63 4863-290 230-290 56, 63
4863-A20 20 4863-A70 70 4863-330 290-330 70
