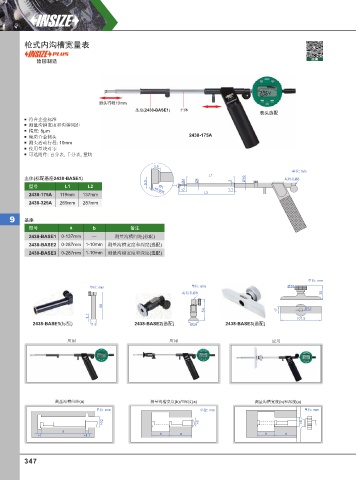

枪式内沟槽宽量表

德国制造 视频

测头行程10mm
基座(2438-BASE1) 主体
表头选配
符合企业标准
测量沟槽宽度和沟槽间距
精度: 5µm
硬质合金测头 2438-175A
测头活动行程: 10mm
使用量块对零
可选附件: 百分表, 千分表, 量块

3.6
单位: mm
L1
主体(标配基座2438-BASE1) Ø10 夹持孔Ø8
5.5 Ø4 Ø8 2
型号 L1 L2 Ø1
17 1.1
±0.005
2438-175A 119mm 137mm L2
2438-325A 269mm 287mm
9 基座
型号 a b 备注
2438-BASE1 0-137mm — 测量沟槽间距(标配)
2438-BASE2 0-287mm 1-10mm 测量沟槽宽度和深度(选配)
2438-BASE3 0-287mm 1-10mm 测量沟槽宽度和深度(选配)

单位: mm
单位: mm 单位: mm Ø30
夹持孔Ø8 35
58 Ø12
54 17
1.1 101.5
2438-BASE1(标配) 11.8 2438-BASE2(选配) Ø28 2438-BASE3(选配)

应用 应用 应用

测量沟槽间距(a) 测量沟槽宽度(b)和深度(a) 测量沟槽宽度(b)和深度(a)
单位: mm 单位: mm 单位: mm
>12 >8 >8
a
>1 >1.1 b a b a
