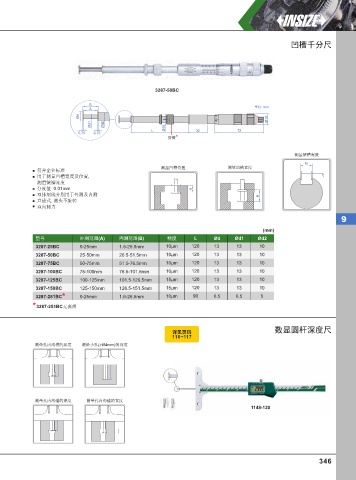

凹槽千分尺

3287-50BC

B
A 单位: mm
Ød Ø19
Ød1 Ød2
L Ø16 32 72
0.75 0.75
套筒*

测量键槽宽度
B
测量凹槽位置 测量凹槽宽度
符合企业标准
用于测量凹槽宽度及位置,
测量键槽宽度
分度值: 0.01mm A
双排刻线分别用于外测及内测 B
直进式, 测头不旋转
双向测力
9

(mm)
型号 外测范围(Α) 内测范围(Β) 精度 L Ød Ød1 Ød2
3287-25BC 0-25mm 1.6-26.5mm 10μm 120 13 13 10
3287-50BC 25-50mm 26.5-51.5mm 10μm 120 13 13 10
3287-75BC 50-75mm 51.5-76.5mm 10μm 120 13 13 10
3287-100BC 75-100mm 76.5-101.5mm 10μm 120 13 13 10
3287-125BC 100-125mm 101.5-126.5mm 15μm 120 13 13 10
3287-150BC 125-150mm 126.5-151.5mm 15μm 120 13 13 10
3287-251BC* 0-25mm 1.6-26.5mm 10μm 90 6.5 6.5 5
* 3287-251BC无套筒

数显圆杆深度尺
详⻅⻚码
116~117
测量孔内沟槽的深度 测量小孔(>Ø4mm)的深度

测量孔内沟槽的深度 测量孔内沟槽的宽度
1148-120
