P. 362

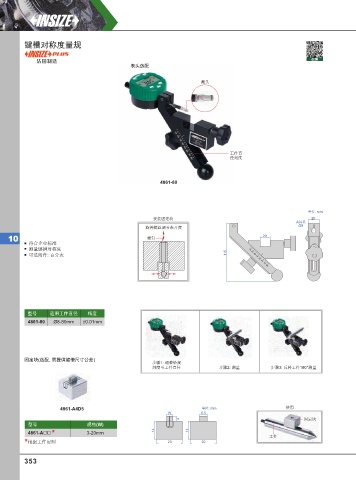

键槽对称度量规
法国制造 视频
表头选配
测头
工件直
径刻度
4861-80
单位: mm
安装固定块 20
夹持孔
旋转螺丝调节张开度 Ø8
10 螺钉 20
符合企业标准
测量键槽对称度
可选附件: 百分表 115 10 20 30 40 50 60 70 80
型号 适用工件直径 精度
4861-80 Ø8-80mm ±0.01mm
固定块(选配, 需提供键槽尺寸公差)
步骤1: 调整量规
刻度至工件直径 步骤2: 测量 步骤3: 反转工件180°测量
4861-A4D5 单位: mm 使用
W 6.5
4 固定块
型号 规格(W)
4861-A * 3-20mm 14 14
工件
* 根据工件定制 20 20
353
