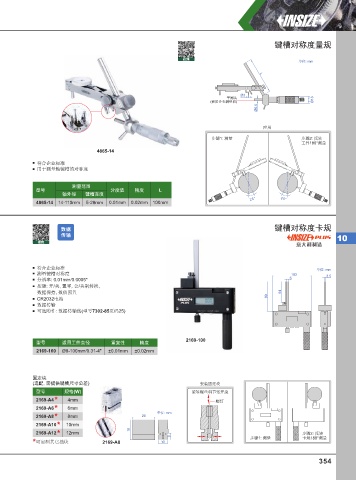

键槽对称度量规

视频
单位: mm

L

Ø2
平测头
(硬质合金测量面) Ø18
Ø6.5

应用
步骤1: 测量 步骤2: 反转
工件180°测量
4865-14
符合企业标准
用于测量轴键槽的对称度

测量范围
型号 分度值 精度 L
轴外径 键槽宽度
25° 25°
4865-14 14-110mm 5-28mm 0.01mm 0.02mm 100mm

数据 键槽对称度卡规
传输 10
视频
意大利制造

符合企业标准 单位: mm
测量键槽对称度 103
6 3.5
分辨率: 0.01mm/0.0005"
按键: 开/关, 置零, 公/英制转换,
数据保持, 数值预置 54
CR2032电池 80
数据传输
可选附件: 数据传输线(型号7302-85页码25)

2169-100
型号 适用工件直径 重复性 精度
2169-100 Ø8-100mm/0.31-4" ±0.01mm ±0.02mm

固定块
(选配, 需提供键槽尺寸公差) 安装固定块
型号 规格(W) 旋转螺丝调节张开度
2169-A4 * 4mm 螺钉
2169-A6 * 6mm
单位: mm
2169-A8 * 8mm 20
2169-A10 * 10mm
2169-A12 * 12mm 18 步骤2: 反转
6 步骤1: 测量 卡规180°测量
* 可定制其它挡块 2169-A8 W

354
