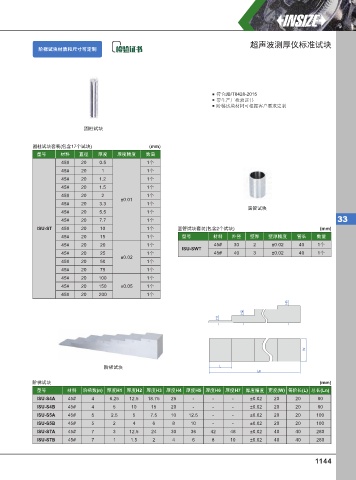

超声波测厚仪标准试块
阶梯试块材质和尺⼨可定制

符合 JB/T8428-2015
带生产厂检验证书
阶梯试块材料可根据客户要求定制

圆柱试块

圆柱试块套装(包含17个试块) (mm)
型号 材料 直径 厚度 厚度精度 数量
45# 20 0.5 1个
1个
45# 20 1 1个
个
45# 20 1.2 1个
1
个
1
45# 20 1.5 1个
1
45# 20 2 1个个
±0.01
1个
45# 20 3.3 1个
圆管试块
个
1
45# 20 5.5 1个
个
1
45# 20 7.7 1个 33
ISU-ST 45# 20 10 1个个 圆管试块套装(包含2个试块) (mm)
1
1个
45# 20 15 1个 型号 材料 外径 壁厚 壁厚精度 管长 数量
1个
45# 20 20 1个 45# 30 2 ±0.02 40 1个
ISU-SWT
个
1
45# 20 25 1个 45# 40 3 ±0.02 40 1个
±0.02
个
1
45# 20 50 1个
个
45# 20 75 1个
1
1个
45# 20 100 1个
个
1
45# 20 150 ±0.05 1个
个
1
45# 20 200 1个
Hn
H2
H1
W
阶梯试块 L
Ln
阶梯试块 (mm)
型号 材料 阶梯数(n) 厚度H1 厚度H2 厚度H3 厚度H4 厚度H5 厚度H6 厚度H7 厚度精度 宽度(W) 每阶长(L) 总长(Ln)
ISU-S4A 45# 4 6.25 12.5 18.75 25 - - - ±0.02 20 20 80
ISU-S4B 45# 4 5 10 15 20 - - - ±0.02 20 20 80
ISU-S5A 45# 5 2.5 5 7.5 10 12.5 - - ±0.02 20 20 100
ISU-S5B 45# 5 2 4 6 8 10 - - ±0.02 20 20 100
ISU-S7A 45# 7 3 12.5 24 30 36 42 48 ±0.02 40 40 280
ISU-S7B 45# 7 1 1.5 2 4 6 8 10 ±0.02 40 40 280
