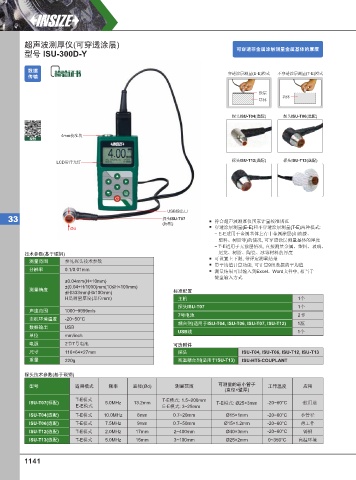

超声波测厚仪(可穿透涂层)
可穿透⾮⾦属涂层测量⾦属基体的厚度
型号 ISU-300D-Y

数据 穿透涂层测量(E-E)模式 不穿透涂层测量(T-E)模式
传输

涂层
基体
基体

探头ISU-T04(选配) 探头ISU-T06(选配)

4mm校准块
视频

LCD带背光灯 探头ISU-T12(选配) 探头ISU-T13(选配)

USB输出口
33 探头 ISU-T07 符合超声波测厚仪国家计量校准规范
(标配)
Ød 穿透涂层测量(E-E)和不穿透涂层测量(T-E)两种模式:
− E-E适用于金属基体上有非金属涂层(如油漆、
塑料、树脂等)的情况, 可穿透涂层测量基体的厚度
− T-E适用于无涂层情况, 直接测量金属、塑料、玻璃、
技术参数(基于碳钢) 尼龙、树脂、陶瓷、冰等材料的厚度
可设置上下限, 带评定测量结果
测量范围 参见探头技术参数
带平均值计算功能, 可计算9组数据的平均值
分辨率 0.1/0.01mm 测量结果可以输入到Excel、Word文件中, 相当于
键盘输入方式
±0.04mm(H<10mm)
±(0.04+H/1000)mm(10≤H<100mm)
测量精度 标准配置
±H/333mm(H≥100mm)
H是测量厚度(单位mm) 主机 1个
探头ISU-T07 1个
声速范围 1000~9999m/s
7号电池 2节
主机环境温度 -20~50°C
耦合剂(适用于ISU-T04, ISU-T06, ISU-T07, ISU-T12) 1瓶
数据输出 USB
USB线 1个
单位 mm/inch

电源 2节7号电池 可选附件
尺寸 116×64×27mm 探头 ISU-T04, ISU-T06, ISU-T12, ISU-T13
重量 220g 高温耦合剂(适用于ISU-T13) ISU-HT5-COUPLANT

探头技术参数(基于碳钢)
可测量的最小管子
型号 适用模式 频率 直径(Ød) 测量范围 工作温度 应用
(直径×壁厚)
T-E模式 T-E模式: 1.5~200mm
ISU-T07(标配) 5.0MHz 13.2mm T-E模式: Ø25×3mm -20~60°C 一般用途
E-E模式 E-E模式: 3~25mm
ISU-T04(选配) T-E模式 10.0MHz 6mm 0.7~20mm Ø15×1mm -20~60°C 小管径
ISU-T06(选配) T-E模式 7.5MHz 9mm 0.7~50mm Ø15×1.2mm -20~60°C 薄工件
ISU-T12(选配) T-E模式 2.0MHz 17mm 2~400mm Ø40×3mm -20~60°C 铸钢
ISU-T13(选配) T-E模式 5.0MHz 15mm 3~100mm Ø25×2mm 0~350°C 高温环境
