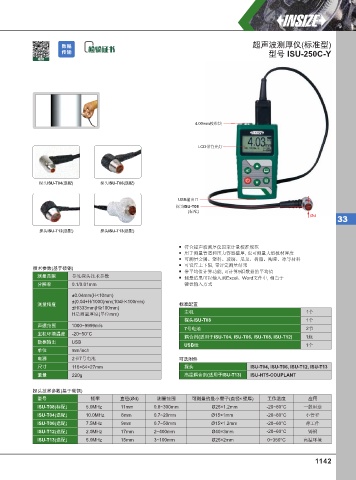

Page 1151 - 英示测量INSIZE2025-v.66

数据 超声波测厚仪(标准型)
传输 型号 ISU-250C-Y
视频

4.00mm校准块

LCD带背光灯

探头ISU-T04(选配) 探头ISU-T06(选配)

USB输出口
探头 ISU-T08
(标配)
Ød
33
探头ISU-T12(选配) 探头ISU-T13(选配)

符合超声波测厚仪国家计量校准规范
用于测量管道和压力容器壁厚, 也可测量大型板材厚度
可测量金属、塑料、玻璃、尼龙、树脂、陶瓷、冰等材料
可设置上下限, 带评定测量结果
技术参数(基于碳钢)
带平均值计算功能, 可计算9组数据的平均值
测量范围 参见探头技术参数
测量结果可以输入到Excel、Word文件中, 相当于
分辨率 0.1/0.01mm 键盘输入方式
±0.04mm(H<10mm)
±(0.04+H/1000)mm(10≤H<100mm)
测量精度 标准配置
±H/333mm(H≥100mm)
主机 1个
H是测量厚度(单位mm)
探头ISU-T08 1个
声速范围 1000~9999m/s
7号电池 2节
主机环境温度 -20~50°C
耦合剂(适用于ISU-T04, ISU-T06, ISU-T08, ISU-T12) 1瓶
数据输出 USB
USB线 1个
单位 mm/inch
电源 2节7号电池 可选附件
尺寸 116×64×27mm 探头 ISU-T04, ISU-T06, ISU-T12, ISU-T13
重量 220g 高温耦合剂(适用于ISU-T13) ISU-HT5-COUPLANT

探头技术参数(基于碳钢)
型号 频率 直径(Ød) 测量范围 可测量的最小管子(直径 × 壁厚) 工作温度 应用
ISU-T08(标配) 5.0MHz 11mm 0.8~300mm Ø25×1.2mm -20~60°C 一般用途
ISU-T04(选配) 10.0MHz 6mm 0.7~20mm Ø15×1mm -20~60°C 小管径
ISU-T06(选配) 7.5MHz 9mm 0.7~50mm Ø15×1.2mm -20~60°C 薄工件
ISU-T12(选配) 2.0MHz 17mm 2~400mm Ø40×3mm -20~60°C 铸钢
ISU-T13(选配) 5.0MHz 15mm 3~100mm Ø25×2mm 0~350°C 高温环境
