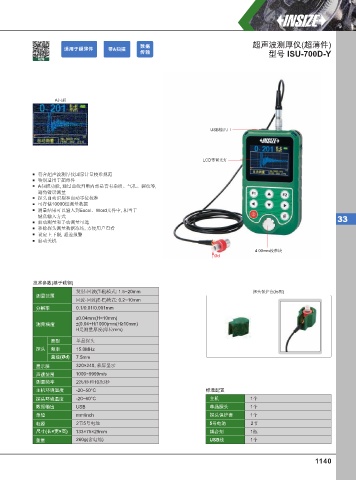

Page 1149 - 英示测量INSIZE2025-v.66

数据 超声波测厚仪(超薄件)
适⽤于超薄件 带A扫描
传输 型号 ISU-700D-Y
视频

A扫描

USB输出口

LCD带背光灯

符合超声波测厚仪国家计量校准规范
特别适用于超薄件
A扫描功能, 通过曲线判断内部是否有杂质、气孔、裂纹等,
避免错误测量
探头自动识别和自动零位校准
可存储10000组测量数据
测量结果可以输入到Excel、Word文件中, 相当于
键盘输入方式 33
自动测量和手动测量可选
移除探头测量数据冻结, 方便用户查看
设定上下限, 超差报警
自动关机
4.00mm校准块
Ød

技术参数(基于碳钢)
发射-回波(T-E)模式: 1.5~20mm 探头保护套(标配)
测量范围

回波-回波(E-E)模式: 0.2~10mm
分辨率 0.1/0.01/0.001mm

±0.04mm(H<10mm)
测量精度 ±(0.04+H/1000)mm(H≥10mm)
H是测量厚度(单位mm)

类型 单晶探头
探头 频率 15.0MHz
直径(Ød) 7.5mm
显示屏 320×240, 彩屏显示
声速范围 1000~9999m/s
测量频率 2次/秒和10次/秒
主机环境温度 -20~50°C 标准配置
探头环境温度 -20~60°C 主机 1个
数据输出 USB 单晶探头 1个
单位 mm/inch 探头保护套 1个
电源 2节5号电池 5号电池 2节
尺寸(长×宽×高) 133×75×29mm 耦合剂 1瓶
重量 260g(含电池) USB线 1个
