Page 1044 - 英示测量INSIZE2025-v.66

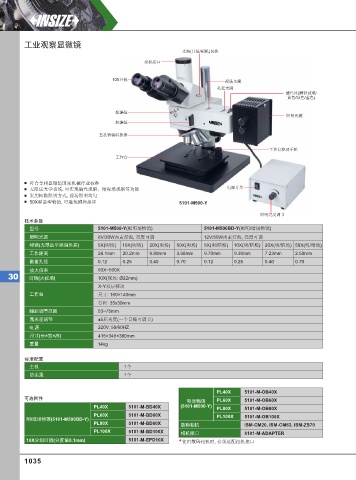

工业观察显微镜
光路(目镜/相机)切换
相机接口

10X目镜 视场光阑
孔径光阑
滤色片(磨砂玻璃/
黄色/绿色/蓝色)

检偏镜
照明光源
起偏镜
五孔物镜转换器

工作台移动手轮
工作台

符合金相显微镜国家机械行业标准
无限远光学系统, 可实现偏光观察、暗视场观察等功能 电源开关
采用柯勒照明方式, 视场照明均匀
50X弹簧型物镜, 可避免碰撞损坏 5101-M500-Y

照明亮度调节
技术参数
型号 5101-M500-Y(配明场物镜) 5101-M500BD-Y(配明/暗场物镜)
照明光源 6V/30W卤素灯泡, 亮度可调 12V/50W卤素灯泡, 亮度可调
物镜(无限远平场消色差) 5X(明场) 10X(明场) 20X(明场) 50X(明场) 5X(明/暗场) 10X(明/暗场) 20X(明/暗场) 50X(明/暗场)
工作距离 26.1mm 20.2mm 8.80mm 3.68mm 9.70mm 9.30mm 7.23mm 2.50mm
数值孔径 0.12 0.25 0.40 0.70 0.12 0.25 0.40 0.70
放大倍率 50X~500X
30 目镜(大视场) 10X(视场: Ø22mm)
X-Y双层移动 26
工作台 尺寸: 160×140mm
行程: 35x30mm
瞳距调节范围 53~75mm
屈光度调节 ±5屈光度(一个目镜可调节)
电源 220V, 50/60HZ
23 尺寸(长×宽×高) 415×345×380mm
重量 14kg

标准配置
主机 1个
防尘罩 1个

PL40X 5101-M-OB40X
可选附件
明场物镜 PL60X 5101-M-OB60X
PL40X 5101-M-BD40X (5101-M500-Y) PL80X 5101-M-OB80X
PL60X 5101-M-BD60X PL100X 5101-M-OB100X
明/暗场物镜(5101-M500BD-Y)
PL80X 5101-M-BD80X 数码相机* ISM-CM20, ISM-CM63, ISM-ZS70
PL100X 5101-M-BD100X 相机接口 5101-M-ADAPTER
10X分划目镜(分度值0.1mm) 5101-M-EPD10X
* 使用数码相机时, 必须选配相机接口

1035
