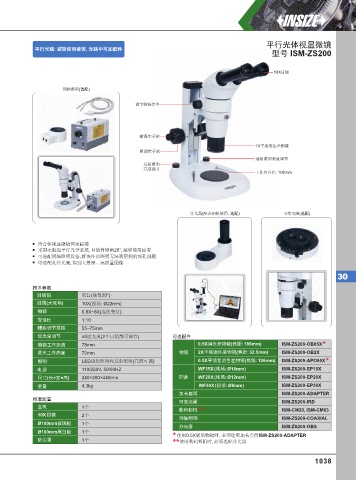

Page 1047 - 英示测量INSIZE2025-v.66

平行光体视显微镜
平⾏光路: 减轻使⽤疲劳, 光路中可加配件
型号 ISM-ZS200

10X目镜

同轴照明(选配)

调节物镜倍率

微调焦手轮
1X平场消色差物镜
粗调焦手轮
透射照明亮度调节
反射照明
亮度调节
工作台直径: 100mm

分光器(配合相机使用, 选配) 可变光阑(选配)

符合体视显微镜国家标准
采用无限远平行光学系统, 目镜筒倾角20°, 减轻使用疲劳
可选配同轴照明设备, 解决环形照明无法观察到的深孔问题
可选配孔径光阑, 得到大景深、高质量图像

30
技术参数
目镜筒 双目(倾角20°)
目镜(大视场) 10X(视场: Ø22mm)
物镜 0.8X~8X(连续变倍)
变倍比 1:10
瞳距调节范围 55~75mm
屈光度调节 ±5屈光度(2个目镜都可调节) 可选配件
物镜工作距离 78mm 0.5X消色差物镜 (焦距: 186mm) ISM-ZS200-OB05X *
最大工件高度 72mm 物镜 2X平场消色差物镜 (焦距: 32.5mm) ISM-ZS200-OB2X
照明 LED透射照明和反射照明(亮度可调) 0.5X平场复消色差物镜 (焦距: 126mm) ISM-ZS200-APO05X *
电源 110/220V, 50/60HZ WF15X (视场: Ø16mm) ISM-ZS200-EP15X

尺寸(长×宽×高) 240×280×440mm 目镜 WF20X (视场: Ø12mm) ISM-ZS200-EP20X
重量 4.3kg WF30X (视场: Ø8mm) ISM-ZS200-EP30X
加长套筒 ISM-ZS200-ADAPTER
标准配置
可变光阑 ISM-ZS200-IRD
主机 1个 ** ISM-CM20, ISM-CM63
数码相机
10X 目镜 2个
同轴照明 ISM-ZS200-COAXIAL
Ø100mm玻璃板 1个
分光器 ISM-ZS200-OBS
Ø100mm黑白板 1个
* 使用0.5X辅助物镜时, 必须选配加长套筒ISM-ZS200-ADAPTER
防尘罩 1个
** 使用数码相机时, 必须选配分光器

1038
