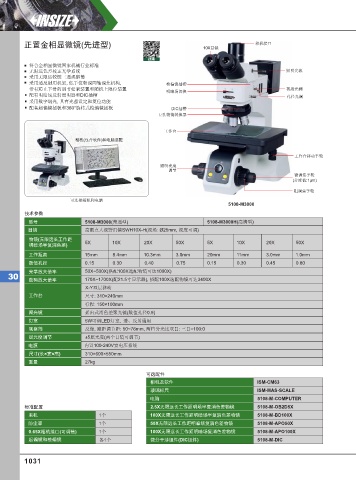

Page 1040 - 英示测量INSIZE2025-v.66

正置金相显微镜 先进型) 10X目镜 相机接口
(
视频
符合金相显微镜国家机械行业标准
无限远色差校正光学系统 照明光源
采用无限远铰链三通观察筒
采用透反射用机架, 低手位粗调同轴调焦机构, 检偏镜插槽
带有防止下滑的调节松紧装置和随机上限位装置 明暗场切换 视场光澜
配有明暗场反射照明器和DIC插槽 孔径光澜
采用数字调光, 具有光强设定和复位功能
配备起偏镜插板和360°旋转式检偏镜插板 DIC插槽
五孔物镜转换器

工作台
相机(包含软件)和电脑选配

工作台移动手轮
照明亮度
调节
微调焦手轮
(分度值:1μm)

粗调焦手轮
可连接相机和电脑
5108-M3000
技术参数
型号 5108-M3000(普通型) 5108-M3000H(高清型)
目镜 高眼点大视野目镜SWH10X-H(视场: Ø25mm, 视度可调)
物镜(无限远长工作距
明暗场半复消色差) 5X 10X 20X 50X 5X 10X 20X 50X
工作距离 15mm 8.4mm 10.3mm 3.0mm 20mm 11mm 3.0mm 1.0mm
数值孔径 0.15 0.30 0.40 0.75 0.15 0.30 0.45 0.80
光学放大倍率 50X~500X(搭配100X选配物镜可达1000X)
30
数码放大倍率 170X~1700X(配21.5寸显示器), 搭配100X选配物镜可达3400X
X-Y双层移动
工作台 尺寸: 310×240mm
行程: 150×100mm
聚光镜 摇出式消色差聚光镜(数值孔径0.9)
灯室 5W可调LED灯室, 透、反射通用
观察筒 反像, 瞳距调节距: 50~76mm, 两档分光比双目: 三目=100:0
主机 ±5屈光度(两个目镜可调节)
屈光度调节
防尘罩 内置100-240V宽电压系统
电源
尺寸(长×宽×高) 310×600×550mm
重量 27kg

可选配件
相机及软件 ISM-CM63
玻璃标尺 ISM-MAS-SCALE
电脑 5108-M-COMPUTER
标准配置 2.5X无限远长工作距明场半复消色差物镜 5108-M-OB2D5X
主机 1个 100X无限远长工作距明暗场半复消色差物镜 5108-M-BD100X
防尘罩 1个 50X无限远长工作距明暗场复消色差物镜 5108-M-APO50X
0.65X相机接口(可调焦) 1个 100X无限远长工作距明暗场复消色差物镜 5108-M-APO100X
起偏镜和检偏镜 各1个 微分干涉组件(DIC组件) 5108-M-DIC

1031
