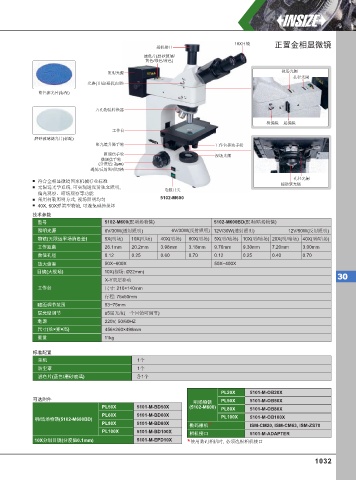

Page 1041 - 英示测量INSIZE2025-v.66

10X目镜 正置金相显微镜
相机接口
滤色片(磨砂玻璃/
黄色/绿色/蓝色)
照明光源 视场光阑
孔径光阑
光路(目镜/相机)切换
蓝色滤光片(标配)

五孔物镜转换器

检偏镜 起偏镜
工作台
磨砂玻璃滤光片(标配)
聚光镜升降手轮 工作台移动手轮
粗调焦手轮 视场光阑
微调焦手轮
(分度值: 2µm)
透射/反射照明切换
孔径光阑
符合金相显微镜国家机械行业标准
辅助聚光镜
无限远光学系统, 可实现透反射独立照明, 电源开关
偏光观察、暗场观察等功能
采用柯勒照明方式, 视场照明均匀 5102-M600
40X, 60X弹簧型物镜, 可避免碰撞损坏
技术参数
型号 5102-M600(配明场物镜) 5102-M600BD(配明/暗场物镜)
照明光源 6V/30W(透射照明) 6V/30W(反射照明) 12V/30W(透射照明) 12V/50W(反射照明)
物镜(无限远平场消色差) 5X(明场) 10X(明场) 40X(明场) 60X(明场) 5X(明/暗场) 10X(明/暗场) 20X(明/暗场) 40X(明/暗场)
工作距离 26.1mm 20.2mm 3.98mm 3.18mm 9.70mm 9.30mm 7.20mm 3.00mm
数值孔径 0.12 0.25 0.60 0.70 0.12 0.25 0.40 0.70
放大倍率 50X~600X 50X~400X
目镜(大视场) 10X(视场: Ø22mm)
30
X-Y双层移动
工作台 尺寸: 210×140mm
行程: 75x50mm
瞳距调节范围 53~75mm
屈光度调节 ±5屈光度(一个目镜可调节)
电源 220V, 50/60HZ
尺寸(长×宽×高) 456×260×498mm
重量 11kg

标准配置
主机 1个
防尘罩 1个
滤色片(蓝色/磨砂玻璃) 各1个

PL20X 5101-M-OB20X
可选附件 PL50X 5101-M-OB50X
明场物镜
PL50X 5101-M-BD50X (5102-M600)
PL80X 5101-M-OB80X
PL60X 5101-M-BD60X PL100X
明/暗场物镜(5102-M600BD) 5101-M-OB100X
PL80X 5101-M-BD80X
数码相机 * ISM-CM20, ISM-CM63, ISM-ZS70
PL100X 5101-M-BD100X
相机接口 5101-M-ADAPTER
10X分划目镜(分度值0.1mm) 5101-M-EPD10X
* 使用数码相机时, 必须选配相机接口
1032
