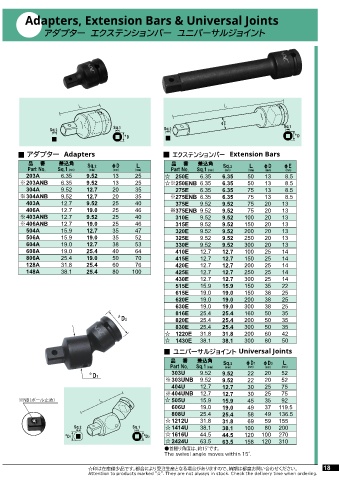

P. 23

Adapters, Extension Bars & Universal Joints

                アダプター エクステンションバー ユニバーサルジョイント


















                                                                               φE
                                         Sq.1                                                        Sq.1
                   Sq.2                                    Sq.2
                                                                                                         φ
                                             φ                                                           D
                                              D
           アダプター Adapters                                     エクステンションバー Extension Bars
           品    番     差込角               φD       L           品    番    差込角               L           φE
                                                                                              φD
           Part No.  Sq.1(mm)   Sq.2     (mm)   (mm)         Part No.  Sq.1(mm)  Sq.2   (mm)   (mm)    (mm)
                                (mm)
                                                                                (mm)
          203A        6.35     9.52      13     25         ˑ   250E    6.35    6.35     50    13      8.5
        ˞ 203ANB      6.35     9.52      13     25         ˑ˞  250ENB 6.35     6.35     50    13      8.5
          304A        9.52     12.7      20     35             275E    6.35    6.35     75    13      8.5
        ˞ 304ANB      9.52     12.7      20     35           ˞ 275ENB 6.35     6.35     75    13      8.5
          403A        12.7     9.52      25     40             375E    9.52    9.52     75    20    13
          406A        12.7     19.0      25     46           ˞ 375ENB 9.52     9.52     75    20    13
        ˞ 403ANB      12.7     9.52      25     40             310E    9.52    9.52    100    20    13
        ˞ 406ANB      12.7     19.0      25     46             315E    9.52    9.52    150    20    13
          504A        15.9     12.7      35     47             320E    9.52    9.52    200    20    13
          506A        15.9     19.0      35     52             325E    9.52    9.52    250    20    13
          604A        19.0     12.7      38     53             330E    9.52    9.52    300    20    13
          608A        19.0     25.4      40     64             410E    12.7    12.7    100    25    14
          806A        25.4     19.0      50     70             415E    12.7    12.7    150    25    14
          128A        31.8     25.4      60     76             420E    12.7    12.7    200    25    14
          148A        38.1     25.4      80    100             425E    12.7    12.7    250    25    14
                                                               430E    12.7    12.7    300    25    14
                                                               515E    15.9    15.9    150    35    22
                                                               615E    19.0    19.0    150    38    25
                                                               620E    19.0    19.0    200    38    25
                                                               630E    19.0    19.0    300    38    25
                                                               816E    25.4    25.4    160    50    35
                                          φ
                                            D2                 820E    25.4    25.4    200    50    35
                                                               830E    25.4    25.4    300    50    35
                                                           ˑ   1220E   31.8    31.8    200    60    42
                                                           ˑ   1430E   38.1    38.1    300    80    50
                                                              ユニバーサルジョイント Universal Joints
                                                             品    番   差込角              φD1          L
                                                             Part No.  Sq.1(mm)  Sq.2   (mm)  φD2   (mm)
                                                                                              (mm)
                                                                                (mm)
                                φ                            303U      9.52    9.52     22    20     52
                                  D1
                                                           ˞ 303UNB    9.52    9.52     22    20     52
                                                             404U      12.7    12.7     30    25     75
                                                           ˞ 404UNB    12.7    12.7     30    25     75
        ˞/#ʢϘʔϧࢭΊʣ                                         ˑ 505U      15.9    15.9     45    35     92
                                                             606U      19.0    19.0     49    37   119.5
                                                             808U      25.4    25.4     58    49   136.5
                                                           ˑ 1212U     31.8    31.8     69    59   155
                           Sq.2                 Sq.1       ˑ 1414U     38.1    38.1    100    80   200
                                                           ˑ 1616U     44.5    44.5    120   100   270
                        φ                          φ
                         D1                         D2
                                                           ˑ 2424U     63.5    63.5    158   120   310
                                                           ˔टৼΓ֯౓͸ɺ໿  ˃Ͱ͢ɻ
                                                           The swivel angle moves within 15°.

                                ˑҹ͸ࡏݿۇগ඼Ͱ͢ɻ౎߹ʹΑΓड஫ੜ࢈ͱͳΔ৔߹͕͋Γ·͢ͷͰɺೲظ͸౎౓͓໰͍߹Θ͍ͤͩ͘͞ɻ                                  18
                                Attention to products marked "☆". They are not always in stock. Check the delivery time when ordering.
