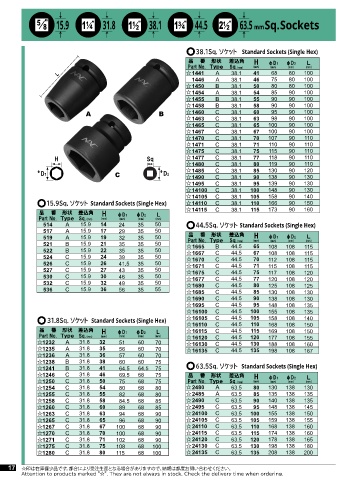

5 " 1 ／ 4 1 " 31.8 1 ／ 1 2 38.1 3 ／ 4 1 " 44.5 1 ／ 2 2 63.5 mm Sq. Sockets
8 15.9
"
"
／
38.1Sq. ソケット Standard Sockets (Single Hex)

品 番 形状 差込角 H Ｌ
Part No. Ｔｙｐｅ Sq.(mm) (mm) φD1 φD2 (mm)
(mm)
(mm)
L ˑ 1441 A 38.1 41 68 80 100
1446 A 38.1 46 75 80 100
ˑ 1450 B 38.1 50 80 80 100
ˑ 1454 A 38.1 54 85 90 100
ˑ 1455 B 38.1 55 90 90 100
ˑ 1458 B 38.1 58 90 90 100
A B ˑ 1460 C 38.1 60 95 90 100
ˑ 1463 C 38.1 63 98 90 100
ˑ 1465 C 38.1 65 100 90 100
ˑ 1467 C 38.1 67 100 90 100
ˑ 1470 C 38.1 70 107 90 110
ˑ 1471 C 38.1 71 110 90 110
ˑ 1475 C 38.1 75 115 90 110
H Sq ˑ 1477 C 38.1 77 118 90 110
ˑ 1480 C 38.1 80 119 90 110
φ φ ˑ 1485 C 38.1 85 130 90 120
D1 C D2 ˑ 1490 C 38.1 90 138 90 130
ˑ 1495 C 38.1 95 139 90 130
ˑ 14100 C 38.1 100 148 90 130
ˑ 14105 C 38.1 105 158 90 140
15.9Sq. ソケット Standard Sockets (Single Hex) ˑ 14110 C 38.1 110 166 90 150
ˑ 14115 C 38.1 115 173 90 160
品 番 形状 差込角 H Ｌ
Part No. Ｔｙｐｅ Sq.(mm) (mm) φD1 φD2 (mm)
(mm)
(mm)
514 A 15.9 14 24 35 50 44.5Sq. ソケット Standard Sockets (Single Hex)
517 A 15.9 17 29 35 50
519 A 15.9 19 32 35 50 品 番 形状 差込角 H φD1 φD2 Ｌ
Part No. Ｔｙｐｅ
(mm)
(mm)
(mm)
521 B 15.9 21 35 35 50 ˑ 1665 B Sq.(mm) (mm) 108 108 115
65
44.5
522 B 15.9 22 35 35 50 ˑ 1667 C 44.5 67 108 108 115
524 C 15.9 24 39 35 50 ˑ 1670 C 44.5 70 112 108 115
526 C 15.9 26 41.5 35 50 ˑ 1671 C 44.5 71 115 108 115
527 C 15.9 27 43 35 50 ˑ 1675 C 44.5 75 117 108 120
530 C 15.9 30 46 35 50 ˑ 1677 C 44.5 77 120 108 120
532 C 15.9 32 49 35 50 ˑ 1680 C 44.5 80 125 108 125
536 C 15.9 36 56 35 55 ˑ 1685 C 44.5 85 130 108 130
ˑ 1690 C 44.5 90 138 108 130
ˑ 1695 C 44.5 95 148 108 135
ˑ 16100 C 44.5 100 155 108 135
31.8Sq. ソケット Standard Sockets (Single Hex) ˑ 16105 C 44.5 105 158 108 140
ˑ 16110 C 44.5 110 168 108 150
品 番 形状 差込角 H φD1 φD2 Ｌ ˑ 16115 C 44.5 115 169 108 150
Part No. Ｔｙｐｅ Sq.(mm) (mm) (mm) (mm) (mm) ˑ 16120 C 44.5 120 177 108 155
ˑ 1232 A 31.8 32 51 60 70 ˑ 16130 C 44.5 130 188 108 160
ˑ 1235 A 31.8 35 56 60 70 ˑ 16135 C 44.5 135 198 108 167
ˑ 1236 A 31.8 36 57 60 70
ˑ 1238 B 31.8 38 60 60 75
ˑ 1241 B 31.8 41 64.5 64.5 75 63.5Sq. ソケット Standard Sockets (Single Hex)
ˑ 1246 C 31.8 46 69.5 68 75 品 番 形状 差込角 H Ｌ
ˑ 1250 C 31.8 50 75 68 75 Part No. Ｔｙｐｅ Sq.(mm) (mm) φD1 φD2 (mm)
(mm)
(mm)
ˑ 1254 C 31.8 54 80 68 80 ˑ2480 A 63.5 80 130 138 130
ˑ 1255 C 31.8 55 82 68 80 ˑ2485 A 63.5 85 135 138 135
ˑ 1258 C 31.8 58 84.5 68 85 ˑ2490 C 63.5 90 140 138 135
ˑ 1260 C 31.8 60 89 68 85 ˑ2495 C 63.5 95 148 138 145
ˑ 1263 C 31.8 63 94 68 90 ˑ24100 C 63.5 100 155 138 150
ˑ 1265 C 31.8 65 96 68 90 ˑ24105 C 63.5 105 159 138 155
ˑ 1267 C 31.8 67 100 68 90 ˑ24110 C 63.5 110 168 138 160
ˑ 1270 C 31.8 70 100 68 90 ˑ24115 C 63.5 115 174 138 160
ˑ 1271 C 31.8 71 102 68 90 ˑ24120 C 63.5 120 178 138 165
ˑ 1275 C 31.8 75 108 68 100 ˑ24130 C 63.5 130 198 138 180
ˑ 1280 C 31.8 80 115 68 100 ˑ24135 C 63.5 135 208 138 200

17 ˑҹ͸ࡏݿۇগ඼Ͱ͢ɻ౎߹ʹΑΓड஫ੜ࢈ͱͳΔ৔߹͕͋Γ·͢ͷͰɺೲظ͸౎౓͓໰͍߹Θ͍ͤͩ͘͞ɻ
Attention to products marked "☆". They are not always in stock. Check the delivery time when ordering.
