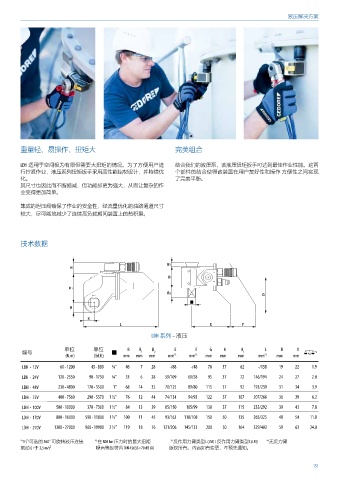

液压解决方案
重量轻、易操作、扭矩大 完美组合
LDH 适用于空间极为有限但需要大扭矩的情况。为了方便用户进 结合我们的液压泵，该液压扭矩扳手可达到最佳作业性能。这两
行拧紧作业，液压系列扭矩扳手采用高性能铝材设计，并持续优 个部件的结合使得该装置在用户友好性和操作 方便性之间实现
化。 了完美平衡。
其尺寸也因此而不断缩减，但功能却更为强大，从而让复杂的作
业变得更加简单。
集成的泄压阀确保了作业的安全性，经流量优化的油路通道尺寸
较大，尽可能地减少了连续高负载期间装置上的热积聚。
技术数据
B1
H
B
H1
- B2 G
a
R
X
L E F
LDH 系列 – 液压
编号 单位 单位 B B 1 B 2 E F G H H 1 L R X *2
*3
*3
(N.m) (lbf.ft) mm mm mm mm mm mm mm mm mm mm mm
*3
LDH - 12V 60 - 1200 45 - 880 ¾" 46 7 28 -/88 -/48 78 37 62 -/158 19 22 1.9
LDH - 24V 120 - 2350 90 - 1730 ¾" 53 6 28 59/109 60/58 95 37 72 146/194 24 27 2.0
LDH - 48V 230 - 4800 170 - 3500 1" 68 14 32 70/125 89/80 115 37 92 193/239 31 34 3.9
LDH - 75V 400 - 7560 290 - 5570 1 ½" 76 12 44 74/134 94/93 122 37 107 207/266 36 39 6.2
LDH - 100V 500 - 10000 370 - 7300 1 ½" 84 13 39 85/150 105/99 130 37 115 233/292 39 43 7.8
LDH - 170V 800 - 16000 590 - 11800 1 ½" 100 11 45 93/163 118/108 150 50 135 265/325 48 54 11.8
LDH - 270V 1300 - 27000 960 - 19900 2 ½" 119 18 76 121/206 145/133 200 50 164 329/402 59 63 24.0
*1 1个可选的 360° 可旋转液压连接 *2 在 800 bar 压力时的最大扭矩 反作用力臂类型L (LM) / 反作用力臂类型S (LM) *4 无反力臂
*3
振动小于 2,5 m/s² 噪音等级符合 DIN 45635<70 dB (A) 版权所有。内容如有变更，不预先通知。
