液压解决方案

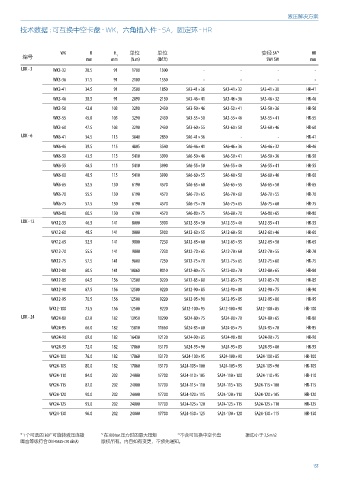

技术数据 : 可互换中空卡盘 - WK，六角插入件 - SA，固定环 - HR
WK R H 单位 单位 变径 SA *2 HR
编号 mm mm 1 (N.m) (lbf.ft) SW/ SW mm
LDK - 3 WK3-32 28.5 91 1700 1300 - - - -
WK3-36 31.5 91 2100 1550 - - - -
WK3-41 34.5 91 2500 1850 SA3-41 » 36 SA3-41 » 32 SA3-41 » 30 HR-41
WK3-46 38.5 91 2890 2130 SA3-46 » 41 SA3-46 » 36 SA3-46 » 32 HR-46
WK3-50 42.0 103 3290 2430 SA3-50 » 46 SA3-50 » 41 SA3-50 » 36 HR-50
WK3-55 45.0 103 3290 2430 SA3-55 » 50 SA3-55 » 46 SA3-55 » 41 HR-55
WK3-60 47.5 103 3290 2430 SA3-60 » 55 SA3-60 » 50 SA3-60 » 46 HR-60
LDK - 6 WK6-41 34.5 115 3840 2830 SA6-41 » 36 - - HR-41
WK6-46 39.5 115 4805 3540 SA6-46 » 41 SA6-46 » 36 SA6-46 » 32 HR-46
WK6-50 43.5 115 5410 3990 SA6-50 » 46 SA6-50 » 41 SA6-50 » 36 HR-50
WK6-55 46.5 115 5410 3990 SA6-55 » 50 SA6-55 » 46 SA6-55 » 41 HR-55
WK6-60 48.5 115 5410 3990 SA6-60 » 55 SA6-60 » 50 SA6-60 » 46 HR-60
WK6-65 52.5 130 6190 4570 SA6-65 » 60 SA6-65 » 55 SA6-65 » 50 HR-65
WK6-70 55.5 130 6190 4570 SA6-70 » 65 SA6-70 » 60 SA6-70 » 55 HR-70
WK6-75 57.5 130 6190 4570 SA6-75 » 70 SA6-75 » 65 SA6-75 » 60 HR-75
WK6-80 60.5 130 6190 4570 SA6-80 » 75 SA6-80 » 70 SA6-80 » 65 HR-80
LDK - 12 WK12-55 46.5 141 8000 5900 SA12-55 » 50 SA12-55 » 46 SA12-55 » 41 HR-55
WK12-60 48.5 141 8000 5900 SA12-60 » 55 SA12-60 » 50 SA12-60 » 46 HR-60
WK12-65 52.5 141 9800 7230 SA12-65 » 60 SA12-65 » 55 SA12-65 » 50 HR-65
WK12-70 55.5 141 9800 7230 SA12-70 » 65 SA12-70 » 60 SA12-70 » 55 HR-70
WK12-75 57.5 141 9800 7230 SA12-75 » 70 SA12-75 » 65 SA12-75 » 60 HR-75
WK12-80 60.5 141 10860 8010 SA12-80 » 75 SA12-80 » 70 SA12-80 » 65 HR-80
WK12-85 64.5 156 12500 9220 SA12-85 » 80 SA12-85 » 75 SA12-85 » 70 HR-85
WK12-90 67.5 156 12500 9220 SA12-90 » 85 SA12-90 » 80 SA12-90 » 75 HR-90
WK12-95 70.5 156 12500 9220 SA12-95 » 90 SA12-95 » 85 SA12-95 » 80 HR-95
WK12-100 73.5 156 12500 9220 SA12-100 » 95 SA12-100 » 90 SA12-100 » 85 HR-100
LDK - 24 WK24-80 62.0 182 13950 10290 SA24-80 » 75 SA24-80 » 70 SA24-80 » 65 HR-80
WK24-85 66.0 182 15810 11660 SA24-85 » 80 SA24-85 » 75 SA24-85 » 70 HR-85
WK24-90 69.0 182 16430 12120 SA24-90 » 85 SA24-90 » 80 SA24-90 » 75 HR-90
WK24-95 72.0 182 17860 13170 SA24-95 » 90 SA24-95 » 85 SA24-95 » 80 HR-95
WK24-100 76.0 182 17860 13170 SA24-100 » 95 SA24-100 » 90 SA24-100 » 85 HR-100
WK24-105 80.0 182 17860 13170 SA24-105 » 100 SA24-105 » 95 SA24-105 » 90 HR-105
WK24-110 84.0 202 24000 17700 SA24-110 » 105 SA24-110 » 100 SA24-110 » 95 HR-110
WK24-115 87.0 202 24000 17700 SA24-115 » 110 SA24-115 » 105 SA24-115 » 100 HR-115
WK24-120 90.0 202 24000 17700 SA24-120 » 115 SA24-120 » 110 SA24-120 » 105 HR-120
WK24-125 93.0 202 24000 17700 SA24-125 » 120 SA24-125 » 115 SA24-125 » 110 HR-125
WK24-130 96.0 202 24000 17700 SA24-130 » 125 SA24-130 » 120 SA24-130 » 115 HR-130
*1 1 个可选的 360° 可旋转液压连接 *2 在 800 bar 压力时的最大扭矩 *3 不含可互换中空卡盘 振动小于 2,5 m/s2
噪音等级符合 DIN 45635<70 dB (A) 版权所有。内容如有变更，不预先通知。
