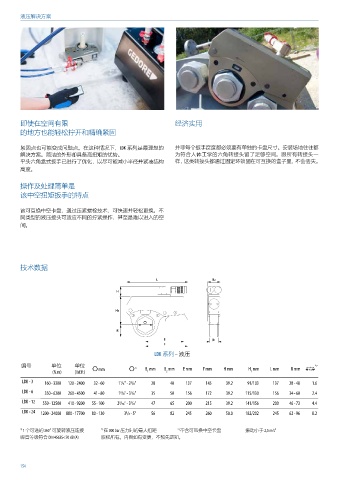

Page 154 - 吉多瑞2024版扭矩产品系列及解决方案

液压解决方案

即使在空间有限 经济实用
的地方也能轻松拧开和精确紧固

紧固点也可能变成问题点。在这种情况下，LDK 系列是最理想的 并非每个扳手宽度都必须要有单独的卡盘尺寸。安装场地往往都
解决方案。简洁的外形却具备高扭矩的优势。 为符合人体工学的六角转接头留了足够空间。跟所有转接头一
平头六角盒式扳手已进行了优化，以尽可能减小半径并紧凑结构 样，这类转接头都通过固定环锁固在可互换的盒子里，不会丢失。
高度。

操作及处理简单是
该中空扭矩扳手的特点

该可互换中空卡盘，通过压紧螺栓技术，可快速并轻松更换。不
同类型的液压接头可适应不同的拧紧操作，甚至是难以进入的空
间。

技术数据

G L B2
H

H1
-
R
E B1
F
LDK 系列 – 液压
编号 单位 单位 *2
(N.m) (lbf.ft) mm " B mm B mm E mm F mm H mm H mm L mm R mm 0
1
1
2
LDK - 3 160 - 3300 120 - 2400 32 - 60 1 / " - 2 / " 28 40 137 145 39.2 91/103 137 28 - 48 1.6
LDK - 6 350 - 6200 260 - 4500 41 - 80 1 / " - 3 / " 35 50 156 172 39.2 115/130 156 34 - 60 2.4
LDK - 12 550 - 12500 410 - 9200 55 - 100 2 / " - 3 / " 47 65 200 215 39.2 141/156 200 46 - 73 4.4

LDK - 24 1200 - 24000 880 - 17700 80 - 130 3 / - 5" 56 82 245 260 50.0 182/202 245 62 - 96 8.2

*1 1 个可选的 360° 可旋转液压连接 *2 在 800 bar 压力时的最大扭矩 *3 不含可互换中空卡盘 振动小于 2,5 m/s²
噪音等级符合 DIN 45635<70 dB (A) 版权所有。内容如有变更，不预先通知。
