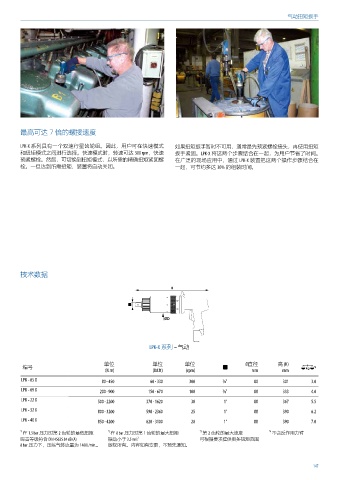

Page 147 - 吉多瑞2024版扭矩产品系列及解决方案

气动扭矩扳手

最高可达 7 倍的螺接速度

LPK-X 系列具有一个双速行星齿轮组。因此，用户可在快速模式 如果扭矩扳手暂时不可用，通常是先预紧螺栓接头，再使用扭矩
和扭矩模式之间进行选择。快速模式时，转速可达 300 rpm，快速 扳手紧固。LPK-X 将这两个步骤结合在一起，为用户节省了时间。
预紧螺栓。然后，可切换到扭矩模式，以所需的精确扭矩紧固螺 在广泛的现场应用中，通过 LPK-X 装置把这两个操作步骤结合在
栓。一旦达到所需扭矩，装置将自动关闭。 一起，可节约多达 30% 的组装时间。

技术数据

H 2

a
ØD 1

LPK-X 系列 – 气动

单位 单位 单位 Ø直径 高 (H)
编号 *4
(N.m) (lbf.ft) (rpm) mm mm
LPK - 05 X 80 - 450 60 - 330 300 ¾" 80 301 3.0
LPK - 09 X 200 - 900 150 - 670 100 ¾" 88 333 4.0
LPK - 22 X 500 - 2200 370 - 1620 30 1" 88 367 5.5
LPK - 32 X 800 - 3200 590 - 2360 25 1" 88 390 6.2
LPK - 40 X 850 - 4200 620 - 3100 20 1" 88 390 7.0

*1 *2 *3 *4
在 1.5 bar 压力时第 2 齿轮的最低扭矩 在 8 bar 压力时第 1 齿轮的最大扭矩 第 2 齿轮的最大速度 不含反作用力臂
噪音等级符合 DIN 45635 84 dB (A) 振动小于 2.5 m/s 2 可根据要求提供更多扭矩范围
8 bar 压力下，压缩气体流量为 1400L/min.。 版权所有。内容如有变更，不预先通知。

147
