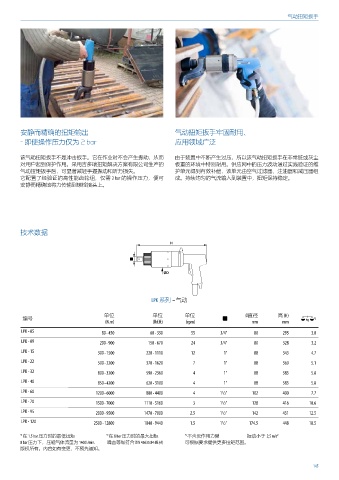

Page 145 - 吉多瑞2024版扭矩产品系列及解决方案

气动扭矩扳手

安静而精确的扭矩输出 气动扭矩扳手牢固耐用、
– 即使操作压力仅为 2 bar 应用领域广泛

该气动扭矩扳手不是冲击扳手。它在作业时不会产生振动，从而 由于装置中不断产生过压，所以该气动扭矩扳手在非常脏或灰尘
对用户起到保护作用。采用吉多瑞扭矩解决方案有限公司生产的 极重的环境中特别耐用。供应网中的压力波动通过实践验证的维
气动扭矩扳手后，可显著减轻手握振动和听力损失。 护单元得到有效补偿，该单元由空气过滤器、注油器和减压器组
它配置了经验证的高性能齿轮组，仅需 2 bar 的操作压力，便可 成。持续均匀的气流输入到装置中，扭矩保持稳定。
安静而精确地将力传输到螺栓接头上。

技术数据

H

a
ØD

LPK 系列 – 气动

编号 单位 单位 单位 Ø直径 高 (H) *3
(N.m) (lbf.ft) (rpm) mm mm
LPK - 05 80 - 450 60 - 330 55 3/4" 80 295 3.0
LPK - 09 200 - 900 150 - 670 24 3/4" 80 328 3.2
LPK - 15 300 - 1500 220 - 1110 12 1" 88 343 4.7

LPK - 22 500 - 2200 370 - 1620 7 1" 88 360 5.1
LPK - 32 800 - 3200 590 - 2360 4 1" 88 383 5.8
LPK - 40 850 - 4200 620 - 3100 4 1" 88 383 5.8
LPK - 60 1200 - 6000 880 - 4400 4 1 / " 102 400 7.7
LPK - 70 1500 - 7000 1110 - 5160 3 1 / " 128 416 10.6

LPK - 95 2000 - 9500 1470 - 7000 2.5 1 / " 142 431 12.5
LPK - 120 2500 - 12800 1840 - 9440 1.5 1 / " 174.5 448 18.5

*1 在 1.5 bar 压力时的最低扭矩 *2 在 8 bar 压力时的最大扭矩 *3 不含反作用力臂 振动小于 2,5 m/s²
8 bar 压力下，压缩气体流量为 1400 l/min. 噪音等级符合 DIN 45635 84 dB (A) 可根据要求提供更多扭矩范围。
版权所有。内容如有变更，不预先通知。
