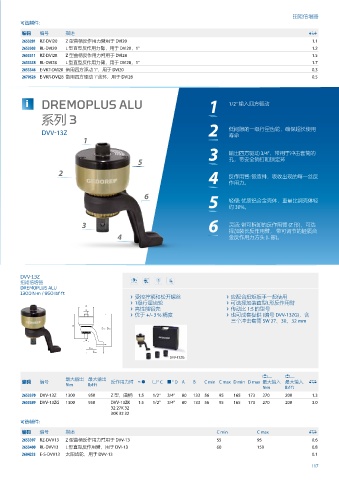

扭矩倍增器
可选辅件:
编码 编号 描述 0
2653281 RZ-DVI20 Z 型曲柄反作用力臂用于 DVI20 1.1
2653303 RL-DVI20 L 型直型反作用力臂，用于 DVI20，1" 1.2
2653311 RZ-DVI28 Z 型曲柄反作用力臂用于 DVI28 1.5
2653338 RL-DVI28 L 型直型反作用力臂，用于 DVI28，1" 1.7
2653346 E-VKT-DVI20 备用四方驱动 1"，用于 DVI20 0.3
2670526 E-VKR-DVI28 备用四方驱动 1"含环，用于 DVI28 0.5

i DREMOPLUS ALU 1 1/2" 输入四方驱动

系列 3

DVV 13Z 2 低间隙的一级行星齿轮，确保超长使用
寿命
1
3 输出四方驱动 3/4"，带用于冲击套筒的

5 孔，带安全销钉和锁定环
4 反作用臂: 锻造件，吸收出现的每一丝反
2
作用力。

5 轻便: 优质铝合金壳体，重量比钢壳体轻
6
约 30%。
6
3 灵活: 带可拆卸的反作用臂 (Z 形)，可选
择加装长反作用臂， 带可调节的轻质合
4 金反作用力方头 (L 形)。

DVV-13Z
扭矩倍增器
扭矩倍增器
扭矩倍增器
DREMOPLUS ALU
1300 N·m / 950 lbf·ft
› 受控拧紧和松开螺丝 › 应配合扭矩扳手一起使用
› 1级行星齿轮 › 可选择加装直型L形反作用臂
› 高性能铝壳 › 传动比 1:5 的型号
› 优于 +/- 3 % 精度 › 也可成套提供 (编号 DVV-13ZG)，含
三个冲击套筒 SW 27、30、32 mm

DVV-13ZG

最大输出 最大输出 ; ;
编码 编号 反作用力臂 g Q " C a " D A B C min C max D min D max 最大输入 最大输入 0
N·m lbf·ft
N·m lbf·ft
2653370 DVV-13Z 1300 950 Z 型，曲柄 1:5 1/2" 3/4" 80 133 56 95 165 173 270 200 1.3
2653389 DVV-13ZG 1300 950 DVV-13ZK 1:5 1/2" 3/4" 80 133 56 95 165 173 270 200 3.0
32 27K 32
30K 32 32
可选辅件:
编码 编号 描述 C min C max 0
2653397 RZ-DVV13 Z 型曲柄反作用力臂用于 DVV-13 55 95 0.6
2653400 RL-DVV13 L 形直型反作用臂，用于 DVI-13 60 159 0.8
2684233 E-S-DVV13 太阳齿轮，用于 DVV-13 0.1
