扭矩倍增器

i 工作原理

扭矩 — 转速 力和反作用力

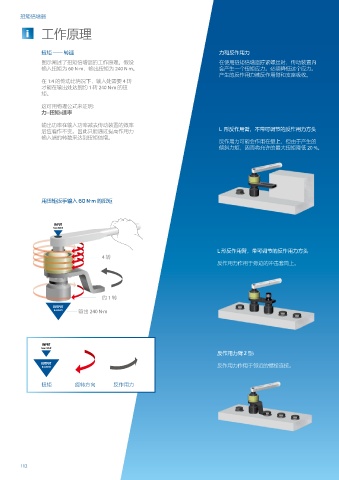

图示阐述了扭矩倍增器的工作原理。假设 在使用扭矩倍增器拧紧螺丝时，传动装置内
输入扭矩为 60 N·m，输出扭矩为 240 N·m 会产生一个扭矩应力。必须降低这个应力。
产生的反作用力被反作用臂和支座吸收。
在 1:4 的传动比情况下，输入处需要 4 转
才能在输出处达到约 1 转 240 N·m 的扭
矩。

这可用物理公式来证明:
力=扭矩x速率

输出功率在输入功率减去传动装置的效率
后应看作不变。因此只能通过提高作用力 L 形反作用臂，不带可调节的反作用力方头
输入端的转数来达到扭矩倍增。
反作用力可能会作用在壁上，但由于产生的
倾斜力矩，因而将允许的最大扭矩降低 20 %

用扭矩扳手输入 60 N·m 的扭矩

INPUT
N·m / lbf·ft

L 形反作用臂，带可调节的反作用力方头
4 转
反作用力作用于旁边的冲击套筒上。

约 1 转

OUTPUT
INPUT N·m/lbf·ft OUTPUT
输出 240 N·m
N·m / lbf·ft
N·m/lbf·ft
INPUT OUTPUT
N·m / lbf·ft N·m/lbf·ft
INPUT OUTPUT
N·m / lbf·ft
N·m/lbf·ft
反作用力臂 Z 型:
INPUT OUTPUT
N·m / lbf·ft 反作用力作用于邻近的螺栓连接。
N·m/lbf·ft

扭矩 旋转方向 反作用力
