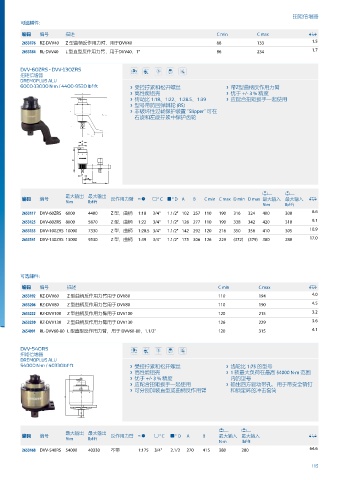

Page 115 - 吉多瑞2024版扭矩产品系列及解决方案

扭矩倍增器
可选辅件:

编码 编号 描述 C min C max 0
2653176 RZ-DVV40 Z 型曲柄反作用力臂，用于DVV40 68 133 1.5
2653184 RL-DVV40 L 型直型反作用力臂，用于DVV40，1" 86 234 1.7

扭矩倍增器
扭矩倍增器
DVV-60ZRS - DVV-130ZRS
扭矩倍增器
DREMOPLUS ALU
6000-13000 N·m / 4400-9530 lbf·ft › 受控拧紧和松开螺丝 › 带Z型曲柄反作用力臂
› 高性能铝壳 › 优于 +/- 3 % 精度
› 传动比 1:18、1:22、1:28.5、1:39 › 应配合扭矩扳手一起使用
› 型号带防回弹棘轮 (RS)
› 非破坏性过载保护装置 “Slipper” 可在
右旋和左旋拧紧中保护齿轮

A
Q

B

a
Cmin.
Cmax.
;
;
编码 编号 最大输出 最大输出 反作用力臂 g Q " C a " D A B C min C max D min D max 最大输入 最大输入 0
N·m lbf·ft
N·m lbf·ft
2653117 DVV-60ZRS 6000 4400 Z 型，曲柄 1:18 3/4" 1.1/2" 102 257 110 190 316 324 400 300 6.6
2653125 DVV-80ZRS 8000 5870 Z 型，曲柄 1:22 3/4" 1.1/2" 128 277 110 190 338 342 420 310 9.1
2653133 DVV-100ZRS 10000 7330 Z 型，曲柄 1:28.5 3/4" 1.1/2" 142 292 120 216 350 356 410 305 10.9
2653141 DVV-130ZRS 13000 9530 Z 型，曲柄 1:39 3/4" 1.1/2" 175 306 126 229 (372) (379) 380 280 17.0

可选辅件:
编码 编号 描述 C min C max 0
2653192 RZ-DVV60 Z 型曲柄反作用力臂用于 DVV60 110 194 4.0
2653206 RZ-DVV80 Z 型曲柄反作用力臂用于 DVV80 110 190 4.5
2653222 RZ-DVV100 Z 型曲柄反作用力臂用于 DVV100 120 215 3.2
2653230 RZ-DVV130 Z 型曲柄反作用力臂用于 DVV130 126 229 3.6
2654091 RL-DVV60-80 L 型直型反作用力臂，用于 DVV60-80，1.1/2" 120 315 4.1

扭矩倍增器
扭矩倍增器
DVV-540RS
扭矩倍增器
DREMOPLUS ALU
54000 N·m / 40330lbf·ft › 受控拧紧和松开螺丝 › 齿轮比 1:75 的型号
› 高性能铝壳 › 1 款最大负荷在最高 54000 N·m 范围
› 优于 +/- 3 % 精度 内的型号
› 应配合扭矩扳手一起使用 › 输出四方驱动带孔，用于带安全销钉
› 可分别加装直型或曲柄反作用臂 和锁定环的冲击套筒

最大输出 最大输出 ; ;
编码 编号 反作用力臂 Q " C a " D A B 最大输入 最大输入 0
N·m lbf·ft g
N·m lbf·ft
2653168 DVV-540RS 54000 40330 不带 1:175 3/4" 2.1/2 270 415 380 280 64.6

115
