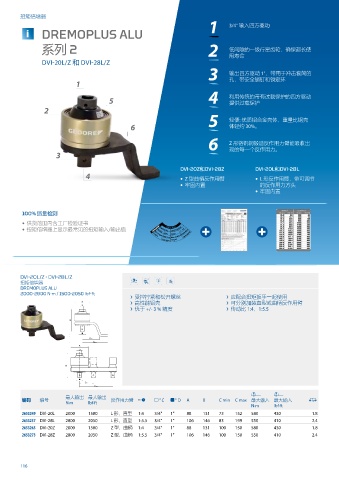

Page 116 - 吉多瑞2024版扭矩产品系列及解决方案

扭矩倍增器

i DREMOPLUS ALU 1 3/4" 输入四方驱动

系列 2 2 低间隙的一级行星齿轮，确保超长使

用寿命
DVI 20L/Z 和 DVI 28L/Z
3 输出四方驱动 1"，带用于冲击套筒的

1 孔，带安全销钉和锁定环

5 4 利用传统的带有过载保护的四方驱动
提供过载保护
2

6 5 轻便: 优质铝合金壳体，重量比钢壳
体轻约 30%。
6 Z 形铬钒钢锻造反作用力臂能吸收出

3 现的每一个反作用力。

DVI-20Z和DVI-28Z DVI-20L和DVI-28L
4 • Z 型曲柄反作用臂 • L 形反作用臂，带可调节
• 牢固内置 的反作用力方头
• 牢固内置

100% 质量检测
• 供货范围内含工厂检验证书
• 扭矩倍增器上显示最常见的扭矩输入/输出值 Model DV07.00009 1 : 16
300 N·m Max.Output 4000 N·m
Serien-No.
2930 lbf·ft
Ratio
2011
Max.Input
Torque
Torque
220 lbf·ft
DVI-20L/Z - DVI-28L/Z
扭矩倍增器
扭矩倍增器
扭矩倍增器
DREMOPLUS ALU
2000-2800 N·m / 1500-2050 lbf·ft
› 受控拧紧和松开螺丝 › 应配合扭矩扳手一起使用
› 高性能铝壳 › 可分别加装直型或曲柄反作用臂
› 优于 +/- 3 % 精度 › 传动比 1:4，1:5.5

最大输出 最大输出 ; ;
编码 编号 反作用力臂 Q " C a " D A B C min C max 最大输入 最大输入 0
N·m lbf·ft g
N·m lbf·ft
2653249 DVI-20L 2000 1500 L 形，直型 1:4 3/4" 1" 88 131 73 152 580 430 1.8
2653257 DVI-28L 2800 2050 L 形，直型 1:5.5 3/4" 1" 106 146 83 199 550 410 2.4
2653265 DVI-20Z 2000 1500 Z 型，曲柄 1:4 3/4" 1" 88 131 100 150 580 430 1.8
2653273 DVI-28Z 2800 2050 Z 型，曲柄 1:5.5 3/4" 1" 106 146 100 150 550 410 2.4

116
