技术安全

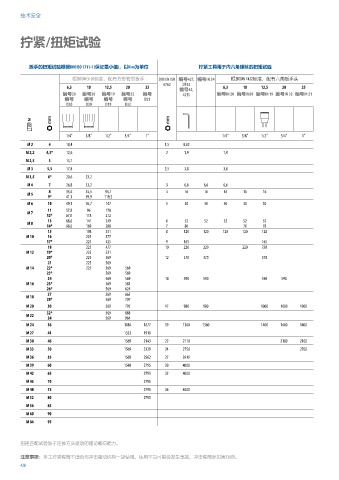

拧紧/扭矩试验
扳手的扭矩试验根据DIN ISO 1711-1 (保证最小值)，以N·m为单位 拧紧工具用于内六角螺丝的扭矩试验
根据DIN 3120标准，配有方形套筒扳手 DIN EN ISO 编号42T, 编号IN 34 根据DIN 7422标准，配有六角扳手头
4762 DT42
6,3 10 12,5 20 25 编号42, 6,3 10 12,5 20 25
编号20 编号30 编号19 编号32 编号 42EL 编号IN 20 编号IN30 编号IN 19 编号IN 32 编号IN 21
编号 编号 编号 编号 D21
D20 D30 D19 D32
1/4“ 3/8“ 1/2“ < 3/4“ 1“ < 1/4“ < 3/8“ 1/2“ 3/4“ 1“
M 2 4 10,4 1,5 0,82
M 2,2 4,5* 12,6 2 1,9 1,9
M 2,5 5 15,1
M 3 5,5 17,8 2,5 3,8 3,8
M 3,5 6* 20,6 23,2
M 4 7 26,8 33,2 3 6,6 6,6 6,6
8 33,6 45,5 94,1 4 16 16 16 16 16
M 5
9* 41,1 59,9 119,2
M 6 10 49,1 76,7 147 5 30 30 30 30 30
11 57,8 96 178
M 7
12* 67,0 118 212
13 68,6 141 249 6 52 52 52 52 52
M 8
14* 68,6 169 288 7 80 78 78
15 198 331 8 120 120 120 120 120
M 10 16 225 377
17* 225 425 9 165 165
18 225 477 10 220 220 220 220
M 12 19* 225 531
20* 225 569 12 370 370 370
21 225 569
M 14 22* 225 569 569
23* 569 569
24 569 569 14 590 590 590 590
M 16 25* 569 583
26* 569 624
27 569 665
M 18
28* 569 707
M 20 30 569 795 17 980 980 1000 1000 1000
32* 569 888
M 22
34 569 984
M 24 36 1084 1677 19 1360 1360 1400 1400 1400
M 27 41 1353 1910
M 30 46 1569 2143 22 2110 2100 2100
M 33 50 1569 2329 24 2750 2700
M 36 55 1569 2562 27 3910
M 39 60 1569 2795 30 4000
M 42 65 2795 32 4000
M 45 70 2795
M 48 75 2795 36 4000
M 52 80 2795
M 56 85
M 60 90
M 64 95
扭矩匹配试验源于连接方头驱动的理论载荷能力。
注意事项：手工拧紧套筒不适合与冲击驱动机构一起使用。使用不当可能会发生事故。冲击套筒参见第230页。
