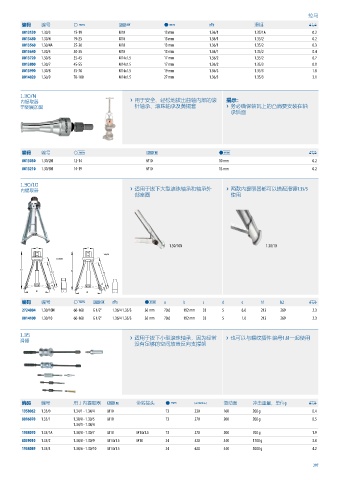

拉马
编码 编号 C p $ B 滑锤 0
8013130 1.30/3 15-19 M10 13 mm 1.36/1 1.35/1A 0.2
8013480 1.30/4 19-25 M10 13 mm 1.36/1 1.35/2 0.2
8013560 1.30/4A 25-30 M10 13 mm 1.36/1 1.35/2 0.3
8013640 1.30/5 30-35 M10 13 mm 1.36/1 1.35/2 0.4
8013720 1.30/6 35-45 M14x1.5 17 mm 1.36/2 1.35/2 0.7
8013800 1.30/7 45-55 M14x1.5 17 mm 1.36/2 1.35/3 0.8
8013990 1.30/8 55-70 M14x1.5 19 mm 1.36/3 1.35/3 1.8
8014020 1.30/9 70-100 M14x1.5 27 mm 1.36/3 1.35/3 3.1

1.30
拉马/N
内提取器 › 用于安全、轻松地拔出曲轴内部的滚 提示：
带侧翼加固 针轴承、滚珠轴承及黄铜套 › 务必确保轴瓦上的凸肩要安装在轴
承后面

编码 编号 C p $ 0
8013050 1.30/2N 12-14 M10 10 mm 0.2
8013210 1.30/3N 14-19 M10 13 mm 0.2

拉马/10
1.30
内提取器 › 适用于拔下大型滚珠轴承和轴承外 › 两款内提取器都可以搭配滑锤1.35/3
部座圈 使用

1.30/10N 1.30/10
a a
1.30/10
1.30/10N
h2 h2
h1 h1
b
b
d d
e
e
Ø c Ø c
编码 编号 C p B $ a b c d e h1 h2 0
2724804 1.30/10N 60-160 G 1/2" 1.36/4 1.35/3 36 mm 70.0 192 mm 33 5 6.0 213 269 2.3
8014100 1.30/10 60-160 G 1/2" 1.36/4 1.35/3 36 mm 70.0 192 mm 33 5 1.0 213 269 2.3

拉马
1.35
滑锤 › 适用于拔下小型滚珠轴承，因为经常 › 也可以与螺纹插件 编号1.81一起使用
没有足够的空间放置反向支撑架

编码 编号 用于内提取器 p 带转接头 $ y 滑动面 冲击重量，单位g 0
1958062 1.35/0 1.34/1 - 1.34/4 M10 13 230 160 200 g 0.4
8016070 1.35/1 1.30/0 - 1.30/5 M10 13 270 200 200 g 0.5
1.34/1 - 1.34/4
1958070 1.35/1A 1.30/0 - 1.30/7 M10 M14x1.5 13 270 200 700 g 1.9
8039010 1.35/2 1.30/0 - 1.30/9 M14x1.5 M10 24 520 340 1700 g 3.0
1958089 1.35/3 1.30/6 - 1.30/10 M14x1.5 24 620 440 3000 g 4.2

297
