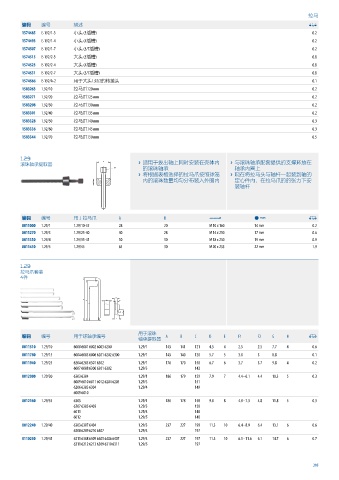

拉马
编码 编号 描述 0
1574485 E-192/1-3 小头 (3插槽) 0.2
1574493 E-192/1-4 小头 (4插槽) 0.2
1574507 E-192/1-7 小头 (3/7插槽) 0.2
1574515 E-192/2-3 大头 (3插槽) 0.8
1574523 E-192/2-4 大头 (4插槽) 0.8
1574531 E-192/2-7 大头 (3/7插槽) 0.8
1574566 E-192/A-2 用于大头1.92/2的转接头 0.1
1583263 1.92/10 拉马爪120 mm 0.2
1583271 1.92/20 拉马爪125 mm 0.2
1583298 1.92/30 拉马爪130 mm 0.2
1583301 1.92/40 拉马爪135 mm 0.2
1583328 1.92/50 拉马爪140 mm 0.3
1583336 1.92/60 拉马爪145 mm 0.3
1583344 1.92/70 拉马爪150 mm 0.5

拉马
1.29
滚珠轴承提取器 › 适用于拔出轴上同时安装在壳体内 › 与滚珠轴承配套提供的支撑环放在
的滚珠轴承 轴承内圈上
› 将根据表格选择的拉马爪按照球笼 › 现在将拉马头与轴杆一起装到轴的
内的滚珠数量均匀分布装入外圈内 定心件内，在拉马爪的的张力下安
装轴杆

编码 编号 用于拉马爪 A B A $ 0
8011000 1.29/1 1.29/10-35 28 20 M 10 x 160 14 mm 0.2
8011270 1.29/3 1.29/25-40 40 28 M 14 x 210 17 mm 0.6
8011350 1.29/4 1.29/35-45 50 30 M 18 x 230 19 mm 0.9
8011430 1.29/5 1.29/45 65 30 M 20 x 235 22 mm 1.9

1.29
拉马
拉马爪套装
4件

用于滚珠
编码 编号 用于球轴承编号 A B C D E F1 F2 G H 0
轴承提取器
8011510 1.29/10 6000 6001 6002 6003 6200 1.29/1 145 141 121 4.5 4 2.5 2.5 7.7 4 0.6
8011780 1.29/15 6004 6005 6006 6201 6202 6300 1.29/1 145 140 120 5.7 5 3.0 3 8.8 0.1
8011940 1.29/25 6204 6205 6301 6302 1.29/1 176 170 150 6.7 6 3.7 3.7 9.8 4 0.2
6007 6008 6300 6301 6302 1.29/3 142
8012080 1.29/30 6303 6304 1.29/1 186 179 159 7.9 7 4.4 - 6.1 4.4 10.3 5 0.3
6009 6010 6011 6012 6204 6205 1.29/3 151
6206 6303 6304 1.29/4 149
6009 6010
8012160 1.29/35 6305 1.29/1 186 178 158 9.0 8 4.8 - 7.3 4.8 11.8 5 0.3
6207 6305 6403 1.29/3 150
6011 1.29/4 148
6012 1.29/5 148
8012240 1.29/40 6303 6307 6404 1.29/3 237 227 199 11.3 10 6.4 - 8.9 6.4 13.1 6 0.6
6208 6209 6210 6307 1.29/4 197
8110250 1.29/45 6211 6308 6309 6405 6406 6407 1.29/4 237 227 197 11.3 10 6.1 - 11.6 6.1 14.7 6 0.7
6211 6212 6213 6309 6310 6311 1.29/5 197
