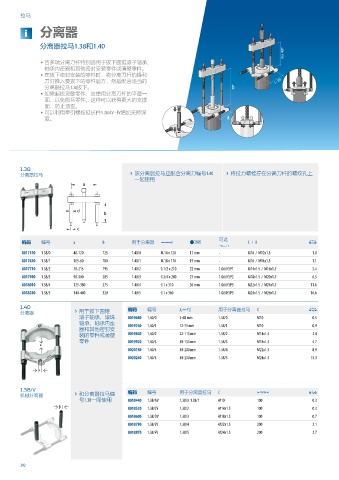

拉马

i 分离器

分离器拉马1.38和1.40

• 吉多瑞分离刀杆特别适用于拔下圆锥滚子轴承
轴承内座圈和其他密封安装零件或薄壁零件。
• 在拔下密封安装的零件时，将分离刀杆的锋利
刀刃推入要拔下的零件后方，然后配合适当的
分离器拉马1.38拔下。
• 如需起拔灵敏零件，应使用分离刀杆的平整一
面，以免损坏零件。这样可以获得更大的支撑
面，防止顶歪。
• 可以利用牵引螺栓延长件1.38/AV - FV增加夹持深
度。

拉马
1.38
分离器拉马 › 该分离器拉马应配合分离刀编号1.40 › 将拉力螺栓拧在分离刀杆的螺纹孔上
一起使用

d

c
编码 编号 a b 用于分离器 A $ 可选 C / D 0
d
8017550 1.38/0 40-120 125 1.40/0 M 14 x 120 17 mm - M10 / M12x1.5 1.0
8017630 1.38/1 165-60 180 1.40/1 M 18 x 170 19 mm - M10 / M14x1.5 1.1
8017710 1.38/2 70-215 195 1.40/2 G 1/2 x 210 22 mm 1.06/HSP1 M14x1.5 / M16x1.5 3.4
8017980 1.38/3 90-300 205 1.40/3 G 3/4 x 280 27 mm 1.06/HSP2 M18x1.5 / M20x1.5 6.5
8018010 1.38/4 125-380 275 1.40/4 G 1 x 310 36 mm 1.06/HSP3 M22x1.5 / M24x1.5 11.6
8018280 1.38/5 140-440 320 1.40/5 G 1 x 360 1.06/HSP3 M24x1.5 / M26x1.5 16.6
拉马 编码 编号 用于分离器拉马
1.40
分离器 › 用于拔下圆锥 A O C 0
滚子轴承、滚珠 8019680 1.40/0 5-60 mm 1.38/0 M10 0.5
轴承、轴承内座
圈和其他密封安 8019760 1.40/1 12-75 mm 1.38/1 M10 0.9
装的零件或薄壁 8019840 1.40/2 22-115 mm 1.38/2 M14x1.5 2.4
零件 8019920 1.40/3 30-155 mm 1.38/3 M18x1.5 4.7
a
8020180 1.40/4 30-200 mm 1.38/4 M22x1.5 8.9
8020260 1.40/5 30-250 mm 1.38/5 M24x1.5 15.3

c

1.38
拉马/V 编码 编号 用于分离器拉马
机械分离器 › 和分离器拉马编 C y 0
号1.38一同使用 8018440 1.38/AV 1.38/0 1.38/1 M10 100 0.3
c
8018520 1.38/CV 1.38/2 M14x1.5 100 0.3
8018600 1.38/DV 1.38/3 M18x1.5 100 0.7
8018790 1.38/EV 1.38/4 M22x1.5 200 2.1
8018870 1.38/FV 1.38/5 M24x1.5 200 2.7
