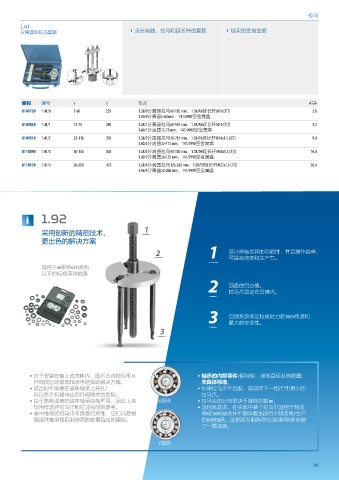

Page 293 - 吉多瑞2023版通用工具

拉马
拉马
1.41
分离器和拉马套装 › 含分离器，拉马和延长杆的套装 › 结实的金属盒装

编码 编号 a b 包含 0
8109750 1.41/0 5-60 225 1.38/0分离器拉马40-120 mm，1.38/AV延长杆M10 (对) 2.8
1.40/0分离器5-60 mm，141/099B空金属盒
8109830 1.41/1 12-75 280 1.38/1分离器拉马60-165 mm，1.38/AV延长杆M10 (对) 5.2
1.40/1分离器12-75 mm，141/099B空金属盒
8109910 1.41/2 22-115 295 1.38/2分离器拉马70-215 mm，1.38/CV延长杆M14x1.5 (对) 9.0
1.40/2分离器22-115 mm，141/299B空金属盒
8110090 1.41/3 30-155 305 1.38/3分离器拉马90-300 mm，1.38/DV延长杆M18x1.5 (对) 16.0
1.40/3分离器30-155 mm，141/399B空金属盒
8110170 1.41/4 30-200 475 1.38/4分离器拉马125-380 mm，1.38/EV延长杆M22x1.5 (对) 28.6
1.40/4分离器30-200 mm，141/499B空金属盒

i 1.92
1
采用创新的精密技术，
更出色的解决方案
2 1 设计具备优异的功能性，并且操作简单
可提高效率和生产力。
适用于40多种6311系列
以下的标准滚珠轴承
2 顶盘使用方便。

拉马爪固定在凹槽内。

3 自锁系统保证拉拔时力的100%传递和

最大的安全性。
3

1 1
7
• 对于安装在轴上或壳体内、既不从内部也不从 2 6 2 • 轴承的内部零件 (保持架、滚珠直径及其数量)
外部拔出的滚珠轴承可选择此解决方案。 36,5 3 32,5 无具体标准。
6
• 拔出时不需要在滚珠轴承上开孔！ 5 3 • 如果拉马爪不匹配，请选择下一档尺寸/更小的
所以免于机器中出现任何碎片的危险。 5 4 4 拉马爪。
• 由于各制造商的滚珠轴承结构不同，因此上表 6滚珠 • 拉马头的分布取决于滚珠的数量。
仅用作选择拉马爪和拉马头时的参考。 • 这也就是说，在实践中某个拉马爪适用于制造
• 表中推荐的拉马爪不具备约束性，它们只是根 1 2 1 商X的6403轴承并不意味着也适用于制造商Y生产
2
据滚珠轴承知名制造商的数据给出的建议。 7 6 的6403轴承。这是因为制造商Y比制造商X多安装
36,5 32,5 了一颗滚珠。
6 3
5 3
5 4 4
7滚珠

293
