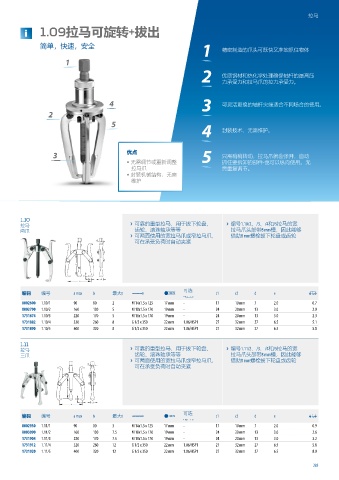

Page 283 - 吉多瑞2023版通用工具

拉马

i 1.09拉马可旋转+拔出
1 精密制造的爪头可既快又准地抓住物体
简单，快速，安全

1
2 优质钢材和热化学处理确保轴杆的最高压

力承受力和拉马爪的拉力承受力。

4 3 可灵活更换的轴杆尖端适合不同场合的使用。
2
5
4 封装技术，无需维护。

3 优点 5 只需稍稍转动，拉马爪就会张开，自动
• 无需调节或重新调整 抓住要拆卸的部件-也可以纵向使用。无

拉马爪 需重复调节。
• 封装机械结构，无需

维护

拉马
1.10
拉马 › 可靠的重型拉马，用于拔下轮盘、 › 编号1.10/2、/3、/4和/5拉马的宽
两爪 齿轮、滚珠轴承等等 拉马爪头部带8 mm槽，因此能够
› 可两面使用的宽拉马爪或窄拉马爪， 借助8 mm螺栓拔下轮盘或齿轮
可在承受负荷时自动夹紧

编码 编号 a max b 最大t A $ 可选 c1 c2 d e 0
d
8002600 1.10/1 90 80 2 M 14x1.5 x 125 17 mm - 17 10 mm 7 2.0 0.7
8002790 1.10/2 160 130 5 M 18x1.5 x 170 19 mm - 24 20 mm 13 3.0 2.0
1731874 1.10/3 220 170 5 M 18x1.5 x 170 19 mm - 24 20 mm 13 3.0 2.3
1731882 1.10/4 320 260 8 G 1/2 x 350 22 mm 1.06/HSP1 27 32 mm 27 6.5 5.1
1731890 1.10/5 400 320 8 G 1/2 x 350 22 mm 1.06/HSP1 27 32 mm 27 6.5 5.8

拉马
1.11
拉马 › 可靠的重型拉马，用于拔下轮盘、 › 编号1.11/2、/3、/4和/5拉马的宽
三爪 齿轮、滚珠轴承等等 拉马爪头部带8 mm槽，因此能够
› 可两面使用的宽拉马爪或窄拉马爪， 借助8 mm螺栓拔下轮盘或齿轮
可在承受负荷时自动夹紧

可选
编码 编号 a max b 最大t A $ c1 c2 d e 0
d
8002950 1.11/1 90 80 3 M 14x1.5 x 125 17 mm - 17 10 mm 7 2.0 0.9
8003090 1.11/2 160 130 7.5 M 18x1.5 x 170 19 mm - 24 20 mm 13 3.0 2.6
1731904 1.11/3 220 170 7.5 M 18x1.5 x 170 19 mm - 24 20 mm 13 3.0 3.2
1731912 1.11/4 320 260 12 G 1/2 x 350 22 mm 1.06/HSP1 27 32 mm 27 6.5 5.8
1731920 1.11/5 400 320 12 G 1/2 x 350 22 mm 1.06/HSP1 27 32 mm 27 6.5 8.0

283
