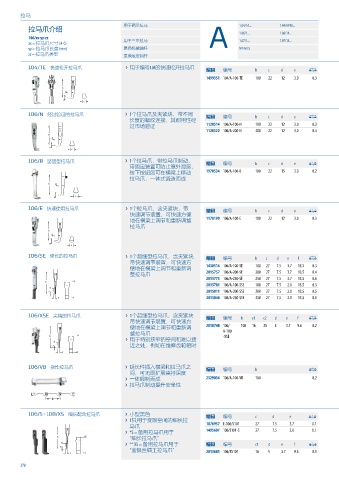

Page 278 - 吉多瑞2023版通用工具

拉马
拉马爪介绍 用于两爪拉马 1.04/1A... 1.04/HP1A...
1.06/1...
1.06/1A...
106/xx-yy-zz 用于三爪拉马 A 1.07/1... 1.07/1A...
xx = 拉马爪尺寸 (A-C)
yy = 拉马爪长度 (mm) 更换机械轴杆 M14x1.5
zz = 拉马爪类型 更换液压轴杆
104/TE 快速松开拉马爪 › 用于编号1.04的快速松开拉马爪 编码 编号 b c d e 0
1499351 104/A-100-TE 100 22 12 3.0 0.3

106/N 经过验证的拉马爪 › 1个拉马爪及夹紧块，带不同 编码 编号 b c d e
长度的螺纹连接，其耐用性经 0
过市场验证 1120514 106/A-100-N 100 22 12 3.0 0.3
1120522 106/A-200-N 200 22 12 3.0 0.4

106/B 坚固型拉马爪 › 1个拉马爪，带拉马爪制动， 编码 编号 b c d e
带固定装置可防止意外滑落， 0
按下按钮后可在横梁上移动 1970534 106/A-100-B 100 22 15 3.0 0.2
拉马爪，一体式锻造而成

106/E 快速使用拉马爪 › 1个拉马爪，含夹紧块，带 编码 编号 b c d e
快速调节装置，可快速方便 0
地在横梁上调节和重新调整 1178199 106/A-100-E 100 22 12 3.0 0.3
拉马爪

106/SE 修长的拉马爪 › 1个超细型拉马爪，含夹紧块 编码 编号 b c d e f
带快速调节装置，可快速方 0
便地在横梁上调节和重新调 1438514 106/A-100-SE 100 27 7.5 3.7 13.5 0.3
整拉马爪 2015757 106/A-200-SE 200 27 7.5 3.7 13.5 0.4
2015773 106/A-250-SE 250 27 7.5 3.7 13.5 0.6
2015781 106/A-100-SSE 100 27 7.5 2.0 13.5 0.3
2015811 106/A-200-SSE 200 27 7.5 2.0 13.5 0.5
f f 2015846 106/A-250-SSE 250 27 7.5 2.0 13.5 0.6

拉马 106/XSE 尖端的拉马爪 › 1个超细型拉马爪，含夹紧块 编码 编号 b c1 c2 d e f
带快速调节装置，可快速方 0
便地在横梁上调节和重新调 2018748 106/ 100 16 25 5 3.7 9.6 0.2
整拉马爪 A-100
› 用于特别狭窄的空间和难以接 -XSE
近之处，例如在维修齿轮箱时
f f

106/VB 挠性拉马爪 › 延长件插入横梁和拉马爪之 编码 编号
间，可无限扩展夹持深度 b 0
› 一体锻制而成 2329034 106/A-100-VB 100 0.2
› 拉马爪制动提升安全性

106/S - 108/XS 细长配合拉马爪 › 小型黑色 编码 编号 c d e 0
› 1只用于受限空间的细长拉
马爪 1076957 E-106/S101 27 7.5 3.7 0.1
› *S = 备用拉马爪用于 1495607 106/S101-S 27 7.5 2.0 0.1
“细长拉马爪”
› ** XS = 备用拉马爪用于 编码 编号 c1 d e f 0
“金银丝细工拉马爪” 2013681 106/XS101 16 5 3.7 9.6 0.1
f f

278
