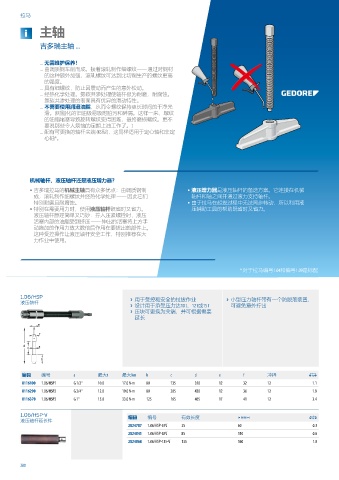

拉马
i 主轴

吉多瑞主轴 ...

... 无需维护保养！
... 由调质钢车削而成。接着滚轧制作细螺纹— 通过对钢材
的这种额外加强，滚轧螺纹可达到比切削生产的螺纹更高
的强度。
... 具有细螺纹，防止因震动而产生的意外松动。
... 经热化学处理。氮碳共渗处理使轴杆极为耐磨，耐腐蚀。
氮碳共渗处理的表面具有优异的滑动特性。
... 不需要使用润滑油脂，从而令螺纹保持更长时间的干净光
滑。(树脂化的旧油极易吸附脏污和碎屑。这样一来，螺纹
的油脂堵塞导致旋转螺纹变得困难，最终磨损螺纹。更不
要说那些令人烦恼的定期上油工作了。)
... 配有可更换的轴杆尖端 (KS型)，这同样适用于定心轴和非定
心轴*。

机械轴杆、液压轴杆还是液压增力器？
• 吉多瑞拉马的机械主轴具有众多优点：由调质钢制 • 液压增力器是液压轴杆的备选方案。它连接在机械
成，滚轧制作细螺纹并经热化学处理 — 因此它们 轴杆和轴之间并通过液力支持轴杆。
特别耐磨且耐腐蚀。 • 由于拉马在起拔过程中无法同步转动，所以利用液
• 特别在需要用力时，使用液压轴杆既省时又省力。 压辅助工具的帮助既省时又省力。
液压轴杆原理简单又巧妙：拧入压紧螺栓时，液压
活塞内部的油脂受到挤压 — 伸出的活塞将上方手
动施加的作用力放大数倍后作用在要拔出的部件上
这种受控操作让液压轴杆安全工作，特别推荐在大
力作业中使用。

* 对于拉马编号1.04和编号1.09是标配

拉马/HSP
1.06 › 小型压力轴杆带有一个防脱落装置，
液压轴杆 › 用于受控和安全的拉拔作业
› 设计用于承受压力达10 t、12 t或15 t 可避免意外拧出
› 压块可更换为尖端，并可根据需要
延长

编码 编号 a 最大t 最大Nm b c d e f 冲程 0
8116100 1.06/HSP1 G 1/2" 10.0 17.0 N·m 80 135 350 12 32 12 1.1
8116290 1.06/HSP2 G 3/4" 12.0 19.0 N·m 80 205 420 12 36 12 1.8
8116370 1.06/HSP3 G 1" 15.0 33.0 N·m 125 165 465 17 41 12 3.4

拉马/HSP-V
1.06 编码 编号 有效长度
液压轴杆延长件 y 0
2824787 1.06/HSP-35V 35 60 0.3
2824841 1.06/HSP-85V 85 110 0.6
2824868 1.06/HSP-135-V 135 160 1.0
