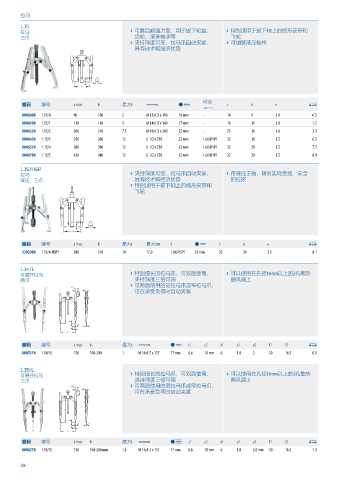

Page 286 - 吉多瑞2023版通用工具

拉马
拉马
1.15
拉马 › 可靠且超强力型，用于拔下轮盘、 › 特别适用于拔下轴上的楔形皮带和
三爪 齿轮、滚珠轴承等 飞轮
› 夹持深度可变，拉马爪自动夹紧， › 可加装液压轴杆
具有技术和经济优势

可选
编码 编号 a max b 最大t A $ c d e 0
d
8006000 1.15/0 90 100 2 M 12x1.5 x 110 14 mm - 14 9 2.0 0.5
8006190 1.15/1 130 140 3 M 14x1.5 x 140 17 mm - 18 11 2.0 1.2
8006350 1.15/2 200 210 7.5 M 18x1.5 x 200 25 mm - 25 16 3.0 3.3
8006430 1.15/3 250 260 12 G 1/2 x 250 22 mm 1.06/HSP1 32 18 3.5 6.3
8006510 1.15/4 280 390 12 G 1/2 x 250 22 mm 1.06/HSP1 32 20 3.5 7.7
8006780 1.15/5 420 480 12 G 1/2 x 350 22 mm 1.06/HSP1 32 20 3.5 8.9

拉马
1.15/HSP
拉马 › 夹持深度可变，拉马爪自动夹紧， › 带液压主轴，随时实现受控、安全
液压，三爪 具有技术和经济优势 的拉拔
› 特别适用于拔下轴上的楔形皮带和
飞轮

编码 编号 a max b 最大t 最大Nm d $ c d e 0
1392980 1.15/4-HSP1 280 310 10 17.0 1.06/HSP1 32 mm 32 20 3.5 8.1

拉马
1.14/L
可展开拉马 › 特别细长的拉马爪，可双面使用， › 可以使用在孔径10 mm以上的2孔散热
两爪 夹持深度三倍可调 器风扇上
› 可两面使用的宽拉马爪或窄拉马爪，
可在承受负荷时自动夹紧

编码 编号 a max b 最大t A $ c1 c2 d e1 e2 f1 f2 0
8005110 1.14/1L 150 100-200 1 M 14x1.5 x 155 17 mm 6.6 10 mm 6 1.0 2 10 16.5 0.9

拉马
1.15/L
可展开拉马 › 特别细长的拉马爪，可双面使用， › 可以使用在孔径10 mm以上的3孔散热
三爪 夹持深度三倍可调 器风扇上
› 可两面使用的宽拉马爪或窄拉马爪，
可在承受负荷时自动夹紧

编码 编号 a max b 最大t A $ c1 c2 d e1 e2 f1 f2 0
8006270 1.15/1L 150 100-200 mm 1.5 M 14x1.5 x 155 17 mm 6.6 10 mm 6 1.0 2.0 mm 10 16.5 1.3
