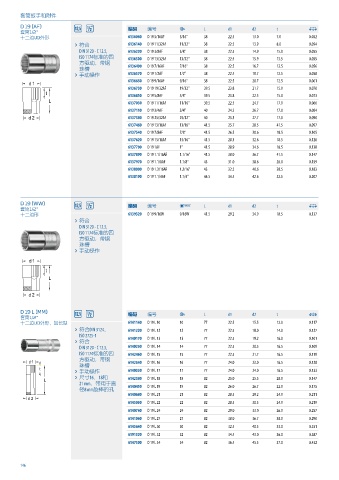

Page 146 - 吉多瑞2023版通用工具

套筒扳手和附件
套筒扳手和附件 编码 编号 L d1 d2 t
D 19 (AF)
套筒1/2" 3 0
十二边UD外形 6136060 D 19 5/16AF 5/16" 38 22.5 13.0 7.0 0.052
› 符合 6136140 D 19 11/32AF 11/32" 38 22.5 13.9 8.0 0.054
DIN 3120 - C 12.5 6136220 D 19 3/8AF 3/8" 38 22.5 14.9 15.0 0.055
ISO 1174标准的四 6136300 D 19 13/32AF 13/32" 38 22.5 15.9 13.5 0.055
方驱动，带钢
珠槽 6136490 D 19 7/16AF 7/16" 38 22.5 16.7 12.5 0.056
› 手动操作 6136570 D 19 1/2AF 1/2" 38 22.5 18.7 12.5 0.058
6136650 D 19 9/16AF 9/16" 38 22.5 20.7 12.5 0.061
6136730 D 19 19/32AF 19/32" 39.5 23.8 21.7 15.0 0.070
6136810 D 19 5/8AF 5/8" 39.5 23.8 22.5 15.0 0.073
6137030 D 19 11/16AF 11/16" 39.5 22.5 24.7 17.0 0.066
6137110 D 19 3/4AF 3/4" 40 24.2 26.7 17.0 0.084
6137380 D 19 25/32AF 25/32" 40 25.3 27.7 17.0 0.090
6137460 D 19 13/16AF 13/16" 41.5 25.7 28.5 41.5 0.097
6137540 D 19 7/8AF 7/8" 41.5 26.5 30.6 18.5 0.105
6137620 D 19 15/16AF 15/16" 41.5 28.3 32.6 18.5 0.126
6137700 D 19 1AF 1" 41.5 28.9 34.6 18.5 0.138
6137890 D 19 1.1/16AF 1.1/16" 41.5 30.0 36.7 41.5 0.147
6137970 D 19 1.1/8AF 1.1/8" 43 31.0 38.6 20.0 0.159
6138000 D 19 1.3/16AF 1.3/16" 43 32.5 40.6 20.5 0.183
6138190 D 19 1.1/4AF 1.1/4" 44.5 34.5 42.6 22.5 0.207

套筒扳手和附件 编码 编号
D 19 (WW)
套筒1/2" # L d1 d2 t 0
十二边形 6139320 D 19 9/16W 9/16W 41.5 29.2 34.9 18.5 0.137
› 符合
DIN 3120 - C 12.5
ISO 1174标准的四
方驱动，带钢
珠槽
› 手动操作

套筒扳手和附件 编码 编号
D 19 L (MM)
套筒1/2" 3 L d1 d2 t 0
十二边UD外形，加长型 6141140 D 19 L 10 10 77 22.5 15.5 12.0 0.117
› 符合DIN 3124、 6141220 D 19 L 12 12 77 22.5 18.0 14.0 0.127
ISO 2725-1
› 符合 6140170 D 19 L 13 13 77 22.5 19.2 16.0 0.101
DIN 3120 - C 12.5 6140250 D 19 L 14 14 77 22.5 20.5 16.5 0.109
ISO 1174标准的四 6142460 D 19 L 15 15 77 22.5 21.7 16.5 0.119
方驱动，带钢
珠槽 6142540 D 19 L 16 16 77 24.0 23.0 16.5 0.128
› 手动操作 6140330 D 19 L 17 17 77 24.0 24.0 16.5 0.133
› 尺寸16、18和 6142380 D 19 L 18 18 82 25.0 25.5 20.0 0.147
21 mm，带用于直
径8 mm旋棒的孔 6140410 D 19 L 19 19 82 26.0 26.7 22.0 0.175
6140680 D 19 L 21 21 82 28.5 29.2 24.0 0.211
6145050 D 19 L 22 22 82 28.5 30.5 24.0 0.219
6140760 D 19 L 24 24 82 29.0 33.0 26.0 0.257
6141060 D 19 L 27 27 82 30.0 36.7 30.0 0.290
6145640 D 19 L 30 30 82 32.5 40.5 33.0 0.351
6191320 D 19 L 32 32 82 34.5 43.0 36.0 0.387
6147500 D 19 L 34 34 82 36.5 45.5 37.0 0.432

146
