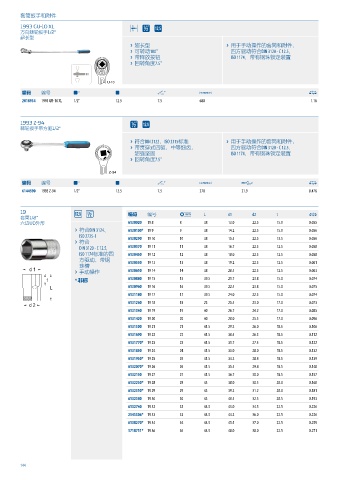

Page 144 - 吉多瑞2023版通用工具

套筒扳手和附件
套筒扳手和附件
1993 GU-10 XL
万向棘轮扳手1/2"
超长型
› 超长型 › 用于手动操作的套筒和附件，
› 可转动180° 四方驱动符合DIN 3120 - C 12.5、
› 带释放按钮 ISO 1174，带有钢珠锁定装置
› 回转角度7.5°

编码 编号 a " a A° y 0
2018934 1993 GU-10 XL 1/2" 12.5 7.5 600 1.16

套筒扳手和附件
1993 Z-94
棘轮扳手带方驱1/2"

› 符合DIN 3122，ISO 3315标准 › 用于手动操作的套筒和附件，
› 带贯穿式四驱，中等细齿， 四方驱动符合DIN 3120 - C 12.5、
超强坚固 ISO 1174，带有钢珠锁定装置
› 回转角度7.5°

编码 编号 a " a A° y 4 0
6144590 1993 Z-94 1/2" 12.5 7.5 270 21.9 0.476

套筒扳手和附件 编码 编号
19
套筒1/2" ! L d1 d2 t 0
六边UD外形 6130020 19 8 8 38 13.0 22.5 15.0 0.055
› 符合DIN 3124、 6130100* 19 9 9 38 14.2 22.5 15.0 0.056
ISO 2725-1 6130290 19 10 10 38 15.5 22.5 13.5 0.056
› 符合
DIN 3120 - C 12.5 6130370 19 11 11 38 16.7 22.5 12.5 0.058
ISO 1174标准的四 6130450 19 12 12 38 18.0 22.5 12.5 0.058
方驱动，带钢 6130530 19 13 13 38 19.2 22.5 12.5 0.061
珠槽
› 手动操作 6130610 19 14 14 38 20.5 22.5 12.5 0.063
* 非标 6130880 19 15 15 39.5 21.7 23.8 15.0 0.074
6130960 19 16 16 39.5 22.5 23.8 15.0 0.075
6131180 19 17 17 39.5 24.0 22.5 15.0 0.074
6131260 19 18 18 23 25.5 23.0 17.0 0.073
6131340 19 19 19 40 26.7 24.2 17.0 0.085
6131420 19 20 20 40 28.0 25.5 17.0 0.096
6131500 19 21 21 41.5 29.2 26.0 18.5 0.106
6131690 19 22 22 41.5 30.5 26.3 18.5 0.112
6131770* 19 23 23 41.5 31.7 27.5 18.5 0.122
6131850 19 24 24 41.5 33.0 28.0 18.5 0.132
6131930* 19 25 25 41.5 34.2 28.8 18.5 0.139
6132070* 19 26 26 41.5 35.5 29.4 18.5 0.148
6132150 19 27 27 41.5 36.7 30.0 18.5 0.157
6132230* 19 28 28 43 38.0 30.5 20.0 0.168
6132310* 19 29 29 43 39.2 31.2 20.0 0.181
6132580 19 30 30 43 40.5 32.5 20.5 0.193
6132740 19 32 32 44.5 43.0 34.5 22.5 0.226
2545306* 19 33 33 44.5 44.2 36.0 22.5 0.226
6138270* 19 34 34 44.5 45.5 37.0 22.5 0.259
1718711* 19 36 36 44.5 48.0 38.0 22.5 0.271

144
