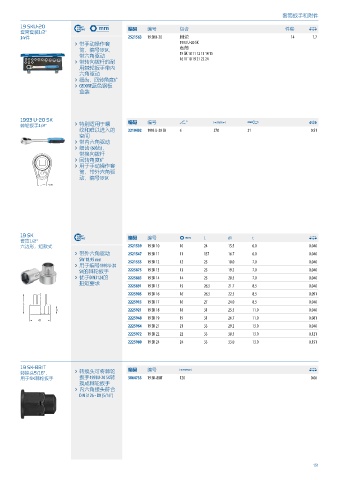

P. 151
套筒扳手和附件
套筒扳手和附件 编码 编号 包含 件套
19 SKU-20
套筒套装1/2" 0
14件 2521563 19 SKU-20 棘轮 14 1.7
› 带手动操作套 1993 U-20 SK
筒，编号19 SK， 套筒
带六角驱动 19 SK 10 11 12 13 14 15
› 带转向拨杆的耐 16 17 18 19 21 22 24
用棘轮扳手带内
六角驱动
› 细齿，回转角度6°
› GEDORE蓝色钢板
盒装
套筒扳手和附件 编码 编号 A°
1993 U-20 SK
棘轮扳手1/2" › 特别适用于螺 y 4 0
纹和难以进入的 2219492 1993 U-20 SK 6 270 21 0.51
空间
› 带内六角驱动
› 细齿 (60齿)，
带换向拨杆
› 回转角度6°
› 用于手动操作套
筒，带外六角驱
动，编号19 SK
套筒扳手和附件 编码 编号
19 SK
套筒1/2" ! L d1 t 0
六边形，短款式 2521539 19 SK 10 10 24 15.5 6.0 0.040
› 带外六角驱动 2521547 19 SK 11 11 137 16.7 6.0 0.040
SW 18.95 mm 2521555 19 SK 12 12 25 18.0 7.0 0.040
› 用于编号1993 U-20
SK的棘轮扳手 2225875 19 SK 13 13 25 19.2 7.0 0.040
› 优于DIN3124的 2225883 19 SK 14 14 25 20.5 7.0 0.040
扭矩要求
2225891 19 SK 15 15 26.5 21.7 8.5 0.040
2225905 19 SK 16 16 26.5 22.5 8.5 0.091
2225913 19 SK 17 16 27 24.0 8.5 0.040
2225921 19 SK 18 18 31 25.5 11.0 0.040
2225948 19 SK 19 19 31 26.7 11.0 0.081
2225964 19 SK 21 21 33 29.2 13.0 0.040
2225972 19 SK 22 22 33 30.5 13.0 0.121
2225980 19 SK 24 24 33 33.0 13.0 0.151
套筒扳手和附件 编码 编号
19 SK-8BIT
转换头5/16"， › 转换头可将棘轮 y 0
用于SK棘轮扳手 扳手1993U-20 SK转 3064735 19 SK-8BIT 120 0.06
换成棘轮扳手
› 内六角接头符合
DIN 3126 - D8 (5/16")
151
