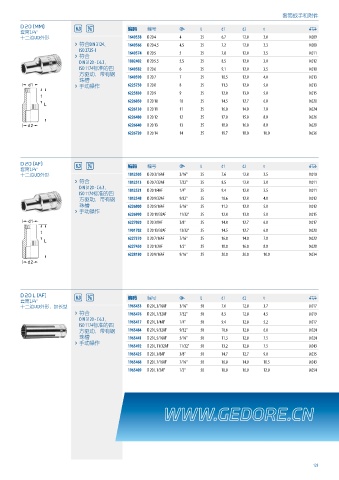

套筒扳手和附件
套筒扳手和附件 编码 编号 L d1 d2 t
D 20 (MM)
套筒1/4" 3 0
十二边UD外形 1649558 D 20 4 4 25 6.7 12.0 2.0 0.009
› 符合DIN 3124、 1649566 D 20 4.5 4.5 25 7.2 12.0 2.3 0.008
ISO 2725-1 1649574
› 符合 D 20 5 5 25 7.8 12.0 2.5 0.011
DIN 3120 - C 6.3， 1802402 D 20 5.5 5.5 25 8.5 12.0 3.0 0.012
ISO 1174标准的四 1649582 D 20 6 6 25 9.1 12.0 3.5 0.010
方驱动，带有钢
珠槽 1649590 D 20 7 7 25 10.5 12.0 4.0 0.013
› 手动操作 6225750 D 20 8 8 25 11.3 12.0 5.0 0.013
6225830 D 20 9 9 25 12.0 13.0 5.0 0.015
6226050 D 20 10 10 25 14.5 12.7 6.0 0.020
6226130 D 20 11 11 25 16.0 14.0 7.0 0.024
6226480 D 20 12 12 25 17.0 15.0 8.0 0.026
6226640 D 20 13 13 25 18.0 16.0 8.0 0.029
6226720 D 20 14 14 25 19.7 18.0 10.0 0.036

套筒扳手和附件 编码 编号 L d1 d2 t
D 20 (AF)
套筒1/4" 3 0
十二边UD外形 1812505 D 20 3/16AF 3/16" 25 7.6 12.0 2.5 0.010
› 符合 1812513 D 20 7/32AF 7/32" 25 8.5 12.0 3.0 0.011
DIN 3120 - C 6.3，
ISO 1174标准的四 1812521 D 20 1/4AF 1/4" 25 9.4 12.0 3.5 0.011
方驱动，带有钢 1812548 D 20 9/32AF 9/32" 25 10.6 12.0 4.0 0.012
珠槽 6226800 D 20 5/16AF 5/16" 25 11.3 12.0 5.0 0.012
› 手动操作 6226990 D 20 11/32AF 11/32" 25 12.0 13.0 5.0 0.015
6227020 D 20 3/8AF 3/8" 25 14.0 12.7 6.0 0.017
1901702 D 20 13/32AF 13/32" 25 14.5 12.7 6.0 0.020
6227370 D 20 7/16AF 7/16" 25 16.0 14.0 7.0 0.022
6227450 D 20 1/2AF 1/2" 25 18.0 16.0 8.0 0.028
6228180 D 20 9/16AF 9/16" 25 20.0 20.0 10.0 0.034

套筒扳手和附件 编码 编号
D 20 L (AF)
套筒1/4" 3 L d1 d2 t 0
十二边UD外形，加长型 1965433 D 20 L 3/16AF 3/16" 50 7.6 12.0 3.7 0.017
› 符合 1965476 D 20 L 7/32AF 7/32" 50 8.5 12.0 4.5 0.019
DIN 3120 - C 6.3，
ISO 1174标准的四 1965417 D 20 L 1/4AF 1/4" 50 9.4 12.0 5.2 0.017
方驱动，带有钢 1965484 D 20 L 9/32AF 9/32" 50 10.6 12.0 6.0 0.024
珠槽 1965441 D 20 L 5/16AF 5/16" 50 11.3 12.0 7.5 0.024
› 手动操作 1965492 D 20 L 11/32AF 11/32" 50 13.2 12.0 7.5 0.043
1965425 D 20 L 3/8AF 3/8" 50 14.7 12.7 9.0 0.035
1965468 D 20 L 7/16AF 7/16" 50 16.0 14.0 10.5 0.043
1965409 D 20 L 1/2AF 1/2" 50 18.0 16.0 12.0 0.054
